Gratfrei, spiegelglatt oder mit definierter Rauheit –

Medizintechnik 01. 09. 2023
  • Autoren dieses Artikels
  • 1268x gelesen

Oberflächenfinish für die Medizin- und Pharmatechnik

In kaum einer Branche sind die Anforderungen an die Eigenschaften und Beschaffenheit von Oberflächen so hoch wie in der Medizin- und Pharmatechnik. Entsprechend werden an das Entgraten und die Oberflächenbearbeitung zunehmend höhere Anforderungen gestellt. Für diese qualitätsentscheidenden Fertigungsschritte präsentiert die DeburringEXPO vom 10. bis 12. Oktober 2023 auf dem Messegelände Karlsruhe neue und weiterentwickelte Produkte und Dienstleistungen. Abgerundet wird das Lösungsangebot bei der 5. Leitmesse für Entgrattechnologien und Präzisionsoberflächen durch das integrierte, zweisprachige Fachforum sowie verschiedene Themenparks.

In der Medizintechnik wird konsequent daran gearbeitet, Produkte für die Endoprothetik, Instrumente und Komponenten für Diagnose- und Therapiegeräte durch neue Materialien und Fertigungstechnologien, beispielsweise das additive Manufacturing, patientengerechter, funktioneller und langlebiger zu machen. Die Eigenschaften und die Beschaffenheit der Oberflächen spielen dabei eine wesentliche Rolle. Darüber hinaus macht es die europäische MDR (Medical Device Regulation – Medizinprodukteverordnung) erforderlich, sich intensiv mit der Oberflächenbearbeitung sowie der Validierung und dem Qualitätsmanagement der entsprechenden Prozesse zu beschäftigen.

Bei Bauteilen und Komponenten wie zum Beispiel Behälter, Rührwerke, Mischer oder Tablettierstempel, die für die ­Pharmatechnik hergestellt werden, sind ebenfalls ­höchste Ansprüche an die Oberflächenqualität zu erfüllen. Sie müssen hochpräzise, spiegelglatt und frei von Defekten sein, damit sie gut reinigbar sind, Kreuzkontaminationen durch Produktrückstände oder Mikroorganismen vermieden werden und Verschleiß minimiert wird.

In beiden Branchen kommt es also darauf an, Produkten die Oberfläche zu verleihen, die einen dauerhaft sicheren und zuverlässigen Einsatz gewährleisten. Dabei sind auch Faktoren wie Traceability, energie- und ressourceneffiziente Prozesse sowie deren Einbindung in eine verkettete Fertigung zu erfüllen.

Anforderungsgerechte Oberflächen für Medizin- und Pharmaprodukte

Durch ihr branchen- und werkstoffübergreifendes Ausstellungsspektrum unterstützt die DeburringEXPO auch Unternehmen aus der Medizintechnik und Pharmaindustrie bei der Suche nach geeigneten Verfahren, ist sich Hartmut Herdin, Geschäftsführer des priva­ten Messeveranstalters fairXperts GmbH & Co. KG, sicher. Viele der teilnehmenden Unternehmen verfügen über Erfahrungen in diesen Branchen und das gesamte Spektrum an Technologien, Prozessen, Werkzeugen und Dienstleistungen für das Entgraten, Kantenverrunden, Reinigen und Oberflächenfinish präsentiert wird. Dies beinhaltet unter anderem mechanisches Entgraten mit Werkzeugen, Gleitschleifen, Bürstentgraten, Strahlen mit festen und flüssigen Medien. Zu Letzterem wird beispielsweise für das vollautomatisierte und fertigungsintegrierte Entgraten und gleichzeitige Reinigen eine Neuentwicklung vorgestellt. Bearbeitungsmedium ist flüssiges, recyceltes Kohlendioxid, das inline zu feinem Granulat verdichtet und auf Überschallgeschwindigkeit beschleunigt auf die zu bearbeitende Oberfläche gestrahlt wird.

Das PECM-Verfahren wird unter anderem zur Herstellung medizintechnischer Produkte, hier ein Stapler (Klammergerät) zum Verschließen von Wunden durch Klammern, eingesetzt. Die Mikrostrukturierung erfolgt in einem Mehrfachwerkzeug (Bild: EMAG ECM)



Darüber hinaus umfasst das Ausstellungsspektrum diverse spezielle Technologien. So lässt sich beispielsweise mit dem Ultraschall­entgraten die Entfernung von Graten an verschiedensten Materialien vollautomatisiert, prozesssicher und entsprechend den regulatorischen Vorgaben validierbar durchführen. Das Strömungsschleifen (Druckfließläppen, Abrasive Flow Machining – AFM) wird für das Entgraten, Kantenverrunden und Polieren von komplexen Bauteilen eingesetzt. Stärken des Verfahrens liegen unter anderem in der Bearbeitung von innenliegenden Bereichen und schwer zugänglichen Oberflächen, beispielsweise auch bei additiv gefertigten Komponenten. Mit dem ECM-Verfahren (elektrochemische Metallbearbeitung) können Teile aus nahezu allen Metallen wie beispielsweise Titanlegierungen oder gehärtete Werkstoffe, entgratet und deren Kanten gezielt verrundet werden. Eine Weiterentwicklung des Verfahrens ist das PECM (präzise elektrochemische Metallbearbeitung). Die Technologie ermöglicht es, dreidimensionale Formen, Konturen und Strukturen in sehr hoher Präzision zu erzeugen. Dabei lässt sich eine Abbildungsgenauigkeit von < 20 μm und eine Oberflächengüte von Ra < 0,1 μm erreichen.

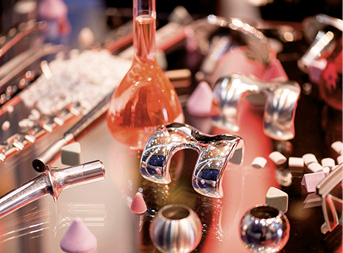

Ob spiegelglatt oder mit definierter Rauheit – Oberflächen von Produkten für die Medizin- und Pharmatechnik haben einen entscheidenden Einfluss auf deren Qualität und Sicherheit (Bild: fairXperts)



Bei der Entfernung von feinen Graten und Flitter an äußeren Konturen von sehr filigranen, dünnwandigen Werkstücken, kann das Laserentgraten punkten. Mit dem Verfahren lassen sich selbst Kanten von Bohrungen mit wenigen zehntel Millimeter Durchmesser bearbeiten. Im Gegensatz zum klassischen elektrochemischen Polieren erfolgt das Electro­finish trocken mit speziellen Polymerpartikeln. Zu den Vorteilen des Verfahrens zählt, dass auch bei geometrisch komplexen sowie additiv gefertigten Bauteilen ein sehr hoher Glanzlevel ohne Mikrokratzer erreicht wird. Die Vielfalt der Technologien ermögliche, Stärken und Grenzen der verschiedenen Verfahren abgestimmt auf den jeweiligen Anwendungsfall direkt vor Ort mit Experten zu diskutieren, ergänzt Hartmut Herdin.

Mehrwert Wissenstransfer durch das zweisprachige Fachforum

Ergänzend zu den ­Ausstellerpräsentationen bietet das Rahmenprogramm viel Wissen und Know-how. Die Themenparks Automatisiertes Entgraten, Reinigen nach dem Entgraten sowie Qualitätssicherung im Entgratprozess informieren über aktuelle Entwicklungen für diese Aufgabenstellungen. Schwerpunkte des in die DeburringEXPO integrierten Fachforums mit simultan (Deutsch <> Englisch) übersetzten Präsentationen bilden Grundlagen, Wege zur Prozess- und Kostenoptimierung, Berichte zu Best-Practice-Anwendungen und Trends sowie zu den speziellen Inhalten der Themenparks. Die Teilnahme ist für Besucher der Leitmesse kostenfrei, ebenso wie eine Ausgabe der aktualisierten und erweiterten Broschüre Basiswissen Entgrattechnologie in deutscher und englischer Sprache.Doris Schulz

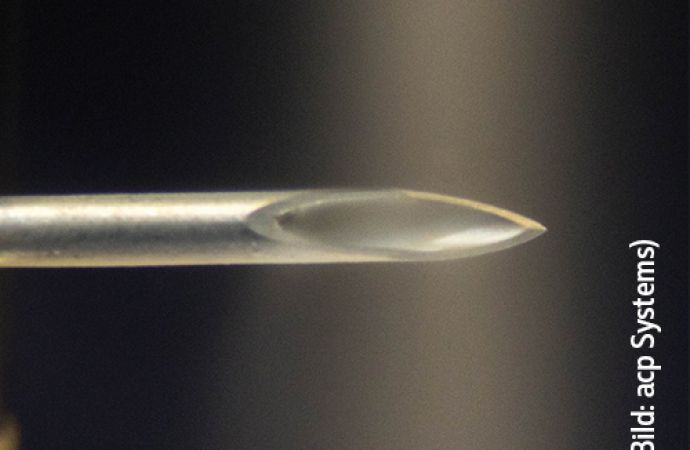

Text zum Titelbild: Das neue Verfahren für das vollautomatisierte und fertigungsintegrierte Entgraten und gleichzeitige Reinigen mit CO2-Granulat lässt sich unter anderem für die Bearbeitung von Kanülen und chirurgischen Sägen einsetzen (Bild: acp systems)
