Ultraschallsysteme für Pilot-Galvaniklinie

Oberflächen 05. 04. 2020
  • Autoren dieses Artikels
  • 1355x gelesen

Größter asiatischer Armaturenhersteller setzt auf Ultraschall von Weber Ultrasonics

Ziel des chinesischen Unternehmens war es, eine neue Galvaniklinie zu installieren, die durch modernste Technologie in der Branche Maßstäbe setzt. In die Anlage sind sechs Reinigungsstationen integriert. Hier sorgen jeweils zwölf Ultraschalleinheiten für saubere und fettfreie Teile, die für eine hochwertige Beschichtungsqualität unverzichtbar sind. Bei der Ultraschalltechnik entschied sich das Unternehmen für Lösungen von Weber Ultrasonics.

Rund 3,8 Millionen Euro investierte die chinesische Changtai Kemei Kitchen & Bath­room Technology Ltd., der größte Armaturenhersteller in Asien, im Werk Zhangzhou in eine neue Galvaniklinie. Sie wird für die Veredelung von Bad- und Küchenarmaturen aus Edelstahl und Kupferlegierungen eingesetzt.

Moderne Technik für ­erstklassige Oberflächenqualität

Entscheidendes Kriterium für ein ­optimales Beschichtungsergebnis ist eine saubere und fettfreie Oberfläche der Teile. Entsprechend verfügt die neue Anlage über eine Reinigungslinie mit sechs Stationen. In vier ­Becken erfolgt die Abreinigung wachsartiger Polierpasten, in den anderen beiden findet das Entfetten vor der anschließenden galvanischen Behandlung statt.

Um in kurzer Zeit ein optimales und stabiles Reinigungsergebnis sicherzustellen, wird die Wirkung des Mediums in allen Reinigungsstationen durch Ultraschall mit einer Frequenz von 25 kHz unterstützt. Changtai Kemei setzt dabei auf die Generatoren Sonopower 3S in der Leistungsklasse 2600 Watt und auf in der Leistung abgestimmte Tauchschwinger der Weber Ultrasonics AG.

Hohe Prozess- und Betriebssicherheit

Jedes Becken ist aufgrund des hohen Volumens mit zwölf Sonosub-Tauchschwingern ausgestattet. Ihre Kapsel wird in einer speziellen Laserschweißtechnik gefertigt, die für extreme Verschlussfestigkeit und Maßhaltigkeit sorgt. Die digitale Frequenzerzeugung und -regelung erfolgt für jeden Schwinger durch einen Sonopower 3S-Generator. Diese Single-Frequenzsysteme ermöglichen durch eine kombinierte Frequenz- und Amplitudenmodulation sehr homogene Schallfelder und verhindern sogenannte stehende Wellen. Dies erhöht die Ultraschallwirkung, so dass die Reinigungs- und Entfettungsprozesse schneller und effizienter erfolgen können.

Einen Beitrag zur gleichbleibenden Schallleistung leistet auch der Sonoscan. Er ermittelt die Arbeitsfrequenz vor der Schallabgabe automatisch und stellt das System entsprechend ein. Während des Prozesses kann die Frequenz kontinuierlich überwacht und auto­matisch angepasst werden. Dadurch wird auch bei sich verändernden Betriebsbedingungen, wie beispielsweise Temperaturschwankungen, stets mit der effizientesten Leistung gearbeitet. Da die Anpassungen im laufenden Betrieb erfolgen, ist ein unterbrechungsfreier Betrieb gewährleistet – ein Kriterium, das bei Changtai Kemei ebenso wie die hohe Qualität und Lebensdauer besonders ins Gewicht fällt. Denn die Anlage ist an sieben Tagen der Woche im Dreischichtbetrieb im Einsatz.

Die 72 Generatoren sind in einem klimatisierten Raum untergebracht und mit einer optionalen Profibus-Schnittstelle ausgestattet. Sie ermöglicht, dass die teilespezifischen Reinigungsprogramme, beispielsweise abgestimmt auf die verschiedenen Materialien und Teileabmessungen, aus der Ferne ausgewählt werden können. Ebenso kann die Leistung im Bereich von zehn bis 100 Prozent stufenlos eingestellt werden.

Die Galvanikanlage ist ein Pilotprojekt für einen neuen Industriepark, in dem bis zu 20 solcher Galvaniklinien eingesetzt werden sollen. Er soll bis 2022 in Betrieb gehen.
Doris Schulz

Über Weber Ultrasonics AG

Die Weber Ultrasonics AG entwickelt, produziert und vermarktet Lösungen und Komponenten für die industrielle Nutzung der Ultraschalltechnologie. Ihr Geschäftsfeld konzentriert sich auf das Reinigen, Schweißen und Schneiden mit Ultraschall und schließt weitere spezielle Anwendungsformen ein. Das Unternehmen ist nach DIN EN ISO 9001 zertifiziert und wurde bereits mehrfach für eine vorbildliche Unternehmensführung ausgezeichnet. Das familiengeführte mittelständische Unternehmen mit Sitz in Karlsbad, Deutschland, beschäftigt weltweit über 130 Mitarbeiter. Zur Weber Ultrasonics AG gehören Tochterunternehmen in den USA und Asien sowie die Weber Entec GmbH & Co. KG mit Sitz in Waldbronn, die auf ultraschall­basierte Anlagentechnik für Biogas- und Kläranlagen spezialisiert ist.

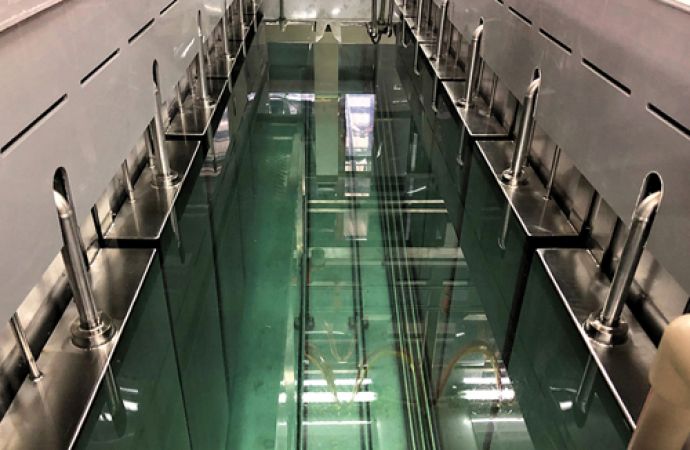

Text zum Titelbild: Jedes Becken der Reinigung ist mit zwölf Tauchschwingern mit 25 kHz ausgestattet (Bild: Weber Ultrasonics AG)

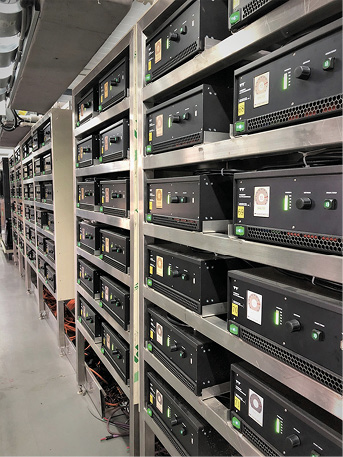

Die 72 Sonopower 3S-Generatoren befinden sich in einem klimatisierten Raum und sind mit einer optionalen Profibus-Schnittstelle ausgestattet. Sie ermöglicht die Steuerung der Schwinger aus der Ferne (Bild: Weber Ultrasonics AG)
