Flexible Lösung zur Lösemittelreinigung mit Hochdruck

Werkstoffe 10. 07. 2019
  • Autoren dieses Artikels
  • 4370x gelesen

Steigende Anforderungen an die partikuläre und filmische Sauberkeit erfordern angepasste Reinigungslösungen. Dazu zählt eine neue Spritzreinigungseinrichtung für Lösemittelanlagen von Ecoclean. Diese Verfahrensoption ermöglicht Spritzprozesse und Injektionsflutwaschen mit einstellbaren Drücken zwischen zehn und 16 bar über zwei Spritzleisten. Dieser zusätzliche Reinigungsprozess ermöglicht deutlich verbesserte Reinigungsergebnisse bei geometrisch komplexen Bauteilen sowie bei Schüttgut.

Mit Einrichtungen für das Spritzreinigen sind heute bereits zahlreiche ­Lösemittelanlagen ausgestattet. Allerdings liegt der ­Spritzdruck üblicherweise bei zwei bis drei bar. Bei dicht gepackten Schüttgütern und geometrisch komplexen Werkstücken mit Hinterschneidungen, Gewindebohrungen und Sacklöchern sowie teilweise auch bei additiv gefertigten Werkstücken reicht dieser Druck jedoch nicht aus, um die gestiegenen Anforderungen an die filmische und/oder partikuläre Sauberkeit zu erreichen. Denn nachfolgende Prozesse wie Beschichtungen, Verklebungen und Wärmebehandlungen erfordern heute deutlich sauberere Oberflächen. Auf diesen Trend hat die Eco­clean GmbH mit der Entwicklung einer so genannten Hochdruck-Spritzeinrichtung für die Reinigung mit Lösemitteln reagiert. Sie ermöglicht es, Spritzprozesse und das Injektionsflutwaschen mit Kohlenwasserstoffen oder modifizierten Alkoholen bei Drücken zwischen zehn und 16 bar durchzuführen.

Flexibel anpassbare Spritzprozesse

Für die Hochdruck-Spritzreinigung wird die Reinigungsanlage, beispielsweise eine Eco­Ccore, zusätzlich zu einer eventuell vorhandenen Spritzeinrichtung mit zwei bis drei bar mit einer Hochdruckpumpe sowie weiteren Spritzleisten ausgestattet. Eine Spritzleiste befindet sich an der Innenwand der Arbeitskammer. Die zweite ist zentral in der Arbeitskammer platziert, so dass sowohl von außen als auch innen gleichzeitig oder ­abwechselnd gespritzt werden kann. Die Anpassung des Spritzdrucks erfolgt durch die mit einem Frequenzumrichter gesteuerte Hochdruck­pumpe. Für einen an die Teilegröße und -geometrie angepassten Spritzprozess können die Anzahl der Düsen und die Waren­bewegung sehr einfach optimal eingestellt werden.

Diese durchdachte und leicht zu handhaben­de Technik ermöglicht darüber hinaus den Einsatz von unterschiedlichen, auf die jeweilige Anwendung abgestimmten Düsen (Düsengröße und Strahlart). Druck, Spritzdauer, Spritzart (gleichzeitig oder abwechselnd) und Warenbewegung können wie üblich als teile­spezifisches Reinigungsprogramm erstellt und in der Anlagensteuerung hinterlegt ­werden.

Verbesserte Sauberkeit bei ­Setzware und Schüttgütern

Für den Reinigungsschritt mit Außen- und Innenspritzen werden sowohl gesetzte Werkstücke als auch Schüttgut in speziellen Werkstückträgern positioniert und fixiert. Dies ­ermöglicht bei gesetzten Bauteilen eine gezielte Beaufschlagung von kritischen Bereichen. Definierte Bewegungen des Reinigungsbehältnisses sorgen dabei dafür, dass sämtliche Bereiche vom Spritzstrahl erreicht werden. Während des Prozesses werden Verunreinigungen durch die mechanische Energie des Spritzstrahls abgelöst. Gleichzeitig bewirkt der hohe Flüssigkeitsaustauch das Ausschwemmen der abgelösten Verunreinigungen aus diesen Bereichen, so dass ein deutlich besseres Reinigungsergebnis erzielt wird.

Vorteile bietet das Hochdruck-Spritzreinigen auch bei der Reinigung von dicht gepackten Schüttgütern. Durch den höheren Druck wird eine bessere Durchdringung der Packung erreicht. Darüber hinaus entstehen beim (Hochdruck)-Injektionsflutwaschen wesentlich stärkere Turbulenzen, die ebenfalls zu ­einer höheren Reinigungsqualität beitragen.

Für Reinigungsprozesse, die nur ein ­Spritzen von außen beziehungsweise kein Hochdruck­spritzen erfordern, kann der zentrale Spritzstock mit wenigen Handgriffen entfernt werden. In diesem Fall steht das gesamte Volumen der Arbeitskammer für Standard-Reinigungsbehältnisse zur Verfügung.

Über die SBS Ecoclean Group

Die SBS Ecoclean Group entwickelt, produ­ziert und vertreibt ­zukunftsorientierte Anlagen, Systeme und Services für die industrielle Bauteilreinigung und die Oberflächenbearbeitung. Diese Lösungen, die weltweit führend sind, unterstützen Unternehmen weltweit dabei, in hoher Qualität effizient und nachhaltig zu produzieren. Die Kunden kommen aus der Automobil- und Zulieferindustrie sowie dem breit gefächerten industriellen Markt – von der Medizin-, Mikro- und Feinwerktechnik über den Maschinenbau und die optische Industrie bis zur Energietechnik und Luftfahrtindustrie. Die Unternehmensgruppe ist mit zwölf  Standorten weltweit in neun Ländern vertreten und beschäftigt rund 900 Mitarbeiter/innen.

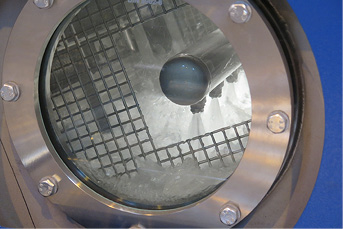

Text zum Titelbild: Reinigungsanlagen für die Hochdruck-Spritzreinigung sind zusätzlich mit einer Hochdruckpumpe sowie Spritzleisten (eine befindet sich an der Innenwand der Arbeitskammer, die zweite ist zentral in der Arbeitskammer platziert), wodurch von außen und innen gleichzeitig oder abwechselnd gespritzt werden kann



Die neue Verfahrensoption Hochdruck-Spritzreinigung für Lösemittelanlagen ermöglicht, Spritzprozesse und Injektionsflutwaschen mit einstellbaren Drücken bis zu 16 bar, wodurch bei geometrisch komplexen Bauteilen sowie bei Schüttgut deutlich verbesserte Reinigungsergebnisse erzielt werden
