Energiewende: Dezentrale Energieversorgung durch innovative Strom-Wärme-Kopplung

Der Ausbau erneuerbarer Energien erfordert zukünftig große Speicherkapazitäten. Insbesondere im Hinblick auf Ressourcenknappheit werden deshalb auch Alternativen zur Lithium-Ionen-Technologie erforscht. Im Projekt „BiFlow“ entwickelt das Karlsruher Institut für Technologie (KIT) nun gemeinsam mit Partnern ein neuartiges Hybridspeichersystem, das die spezifischen Vorteile der Lithium-Ionen-Batterie sowie der Redox-Flow-Batterie kombiniert und gleichzeitig als Wärmespeicher dient. Das Bundesministerium für Wirtschaft und Energie (BMWi) fördert das Projekt mit über 1,3 Millionen Euro.

Für die Speicherung von Strom aus erneuerbaren Energien in Heimspeichern werden bislang vor allem Lithium-Ionen-Batterien eingesetzt. Sie sind kompakt und vergleichsweise günstig in der Anschaffung. Die bislang weniger etablierte Redox-Flow-Technologie ist hier im Nachteil, hat aber andere Vorteile, die den Einsatz in bestimmten Anwendungsfällen attraktiv machen. Nach Nina Munzke vom Batterietechnikum des KIT, Projektmanagerin im Forschungsprojekt BiFlow, lassen sich Leistung und Energie in Redox-Flow-Batterien beliebig skalieren. Außerdem besitzen sie eine lange Lebensdauer und Zyklenfestigkeit sowie eine besonders hohe Betriebssicherheit. Das Forscherteam plant nun die Kombination der beiden Batterietypen. So können sie die spezifischen Vorteile kombinieren und die Nachteile ausgleichen. Zusätzlich wollen sie die Elektrolyttanks der Redox-Flow-Batterie als Wärmespeicher nutzen und damit den Gesamtwirkungsgrad der Anlage erhöhen. Diese Form der Strom-Wärme-Kopplung ist eine Weltpremiere.

Daten für die Energiewende: Test im Studierendenwohnhaus

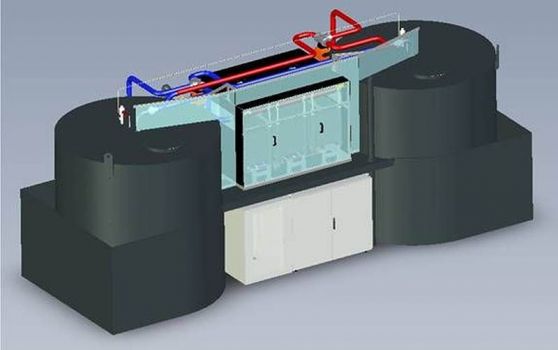

Für das Projekt wird vom Projektpartner Storion Energy GmbH (SEG) eine Redox-Flow-Batterie im Studierendenwohnhaus STAGE76 in Bruchsal installiert. Durch die Entwicklung eines speziellen Stacks, dem Energiewandler dieses Batterietyps, kann Storion dabei besonders hohe Leistungsdichten bereitstellen. Das KIT übernimmt die Gesamtintegration und die intelligente Reglung des gesamten Speichersystems. Der weitere Projektpartner Fraunhofer-Institut für Chemische Technologie – ICT wird eine optimierte Elektrolytzusammensetzung für die Redox-Flow-Batterie erarbeiten, was eine Voraussetzung für die thermische Nutzung darstellt. Der in der Batterie verwendete Elektrolyt muss nicht recycelt werden, sondern kann sogar nach dem Ende der Lebensdauer des Batteriesystems von etwa 20 Jahren wiederverwendet werden, da er sich im Einsatz nicht verbraucht.

Das Speichersystem erhöht insgesamt die Unabhängigkeit des Gebäudes vom Stromnetz. Solarstromüberschüsse, welche die elektrische Kapazität des Hybridspeichersystems übersteigen, werden dabei ebenso für die Wärmeversorgung des Gebäudes nutzbar gemacht wie thermische Verluste beim Be- und Entladen der Redox-Flow-Batterie. Ein großflächiger Einsatz von Messtechnik garantiert eine fundierte Analyse und Visualisierung des Anlagenbetriebs.

Intelligentes Energiemanagement für ein komplexes Gesamtsystem

In das Hybridspeichersystem integriert werden soll außerdem eine Ladeinfrastruktur für Elektroautos mit drei Ladepunkten à 22 Kilowatt Leistung. Diese Ladepunkte werden ebenfalls in die Eigenverbrauchsoptimierung eingebunden und auf Grundlage des Nutzungsverhaltens optimal gesteuert: „Unser Ziel ist ein möglichst ökonomisches Gesamtsystem. Dafür entwickeln wir nicht nur ein optimiertes Speichermanagementsystem sondern auch ein übergeordnetes intelligentes Energiemanagementsystem. Im Sinne der Sektorenkopplung verbindet BiFlow also die Stromversorgung mit Wärme und Mobilität zu einem Gesamtsystem mit hoher Komplexität“, so Dr. Christian Kupper vom Batterietechnikum, der ebenfalls an dem Forschungsprojekt mitarbeitet.
