Katalysatoren fürs Klima

Wie kann Deutschland seine Klimaziele noch erreichen? Das Fraunhofer-Institut für Grenzflächen- und Bioverfahrenstechnik IGB macht das Treibhausgas CO2 als Kohlenstoffquelle für die Chemie nutzbar: Mit einer patentierten Katalysatorsynthese, dem Screening nach dem optimalen Katalysator im Hochdurchsatz und kombinierten (elektro-)chemisch-biotechnologischen Prozessen stehen der CO2 verursachenden Industrie verschiedene Konzepte zur Verfügung. In einem elektrochemischen Demonstrator mit 130 Quadratzentimeter Elektrodenfläche wurde die Plattformchemikalie Ethen bereits erfolgreich aus CO2 hergestellt.

Um, wie in der Pariser Klimarahmenkonvention vereinbart, den Anstieg der Erderwärmung auf deutlich unter 2 °C zu begrenzen, muss schnell gehandelt werden. Für die Industrie hat das Fraunhofer-Institut für Grenzflächen- und Bioverfahrenstechnik IGB verschiedene neue technologische Lösungen entwickelt, das bei Verbrennungsprozessen entstehende Treibhausgas Kohlenstoffdioxid, kurz CO2, zu nutzen: als Rohstoff zur Herstellung von Chemikalien, Kraftstoffen oder chemischen Energiespeichern. Dies senkt den Netto-CO2-Ausstoß und schont zusätzlich fossile Ressourcen, so Gerd Unkelbach, verantwortlich für das Geschäftsfeld Nachhaltige Chemie am Fraunhofer IGB.

Zentrale Akteure der chemischen oder elektrochemischen Umwandlungsprozesse von CO2 sind Katalysatoren. Sie beschleunigen die Reaktionen, werden selbst aber nicht verbraucht. Im Auto zum Beispiel wandelt der Katalysator, zumeist Edelmetalle wie Platin, Rhodium oder Palladium, über viele Jahre hinweg giftige Stoffe im Abgas um.

Das Fraunhofer IGB optimiert dabei nicht nur die Katalysatoren. Die Wissenschaftler entwickeln auch neue Verfahren und konstruieren entsprechende Apparate, um CO2 elektrochemisch – mit Strom aus erneuerbaren Energien – oder chemisch umzuwandeln, oder kombinieren diese mit biotechnologischen Verfahren.

Optimierte Katalysatorsynthese zur Herstellung von regenerativem Methanol

Das Metall Kupfer spielt bei der Synthese von regenerativem Methanol aus CO2 und elektrolytisch erzeugtem Wasserstoff als Katalysator eine Hauptrolle. Methanol ist ein vielseitiger chemischer Grundstoff, der auch für den Energiesektor immer wichtiger wird, sei es als Kraftstoffadditiv für Verbrennungsmotoren wie auch als Energieträger in Brennstoffzellen. Laut einer Studie der DECHEMA ließen sich pro Tonne Methanol immerhin bis zu 1,5 Tonnen CO2-Emissionen vermeiden, wenn Methanol nicht aus fossilen Rohstoffen, sondern aus CO2 oder anderen regenerativen Rohstoffen synthetisiert würde (A. M. Bazzanella, F. Ausfelder, DECHEMA e.V. Technology Study – Low carbon energy and feedstock for the European chemical industry, DECHEMA, 2017).

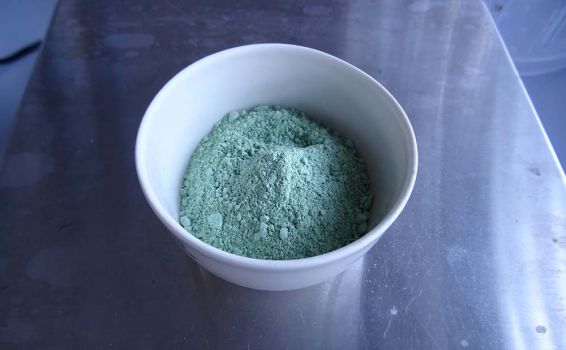

Die Katalysatoren für die Methanolsynthese werden aus kupferhaltigen Lösungen hergestellt, bisher mittels aufwändiger Fällungsprozesse über mehrere Zwischenstufen. Um bei der Katalysatorsynthese im industriellen Maßstab Energie, Zeit und Ressourcen einzusparen, wurde das Verfahren für den kontinuierlichen Betrieb optimiert, so Dr. Lénárd Csepei, der die Arbeiten am Institutsteil BioCat in Straubing vorangetrieben und das Verfahren zum Patent angemeldet hat.

Eine weitere zum Patent angemeldete Methode zur Katalysatorsynthese basiert auf der Auflösung von Metallverbindungen in sogenannten stark eutektischen Lösungsmitteln. Mit diesem Verfahren können Katalysatoren unterschiedlichster Elementzusammensetzung hergestellt und damit hinsichtlich ihrer Effizienz optimiert werden – nicht nur für die Herstellung von Methanol, sondern auch für andere chemische und elektrochemische Syntheseprozesse.

Suche nach dem besten Katalysator im Hochdurchsatz

Bei allen Syntheseprozessen entscheidet vor allem die Leistungsfähigkeit des Katalysators, ob das gewünschte Produkt wirtschaftlich herstellbar ist. Einer der wichtigsten Faktoren ist die möglichst hohe Ausbeute an gewünschtem Produkt. Nebenprodukte sollen möglichst nicht entstehen. Um zu überprüfen, welcher Katalysator am besten für die Umsetzung geeignet ist, screenen die Fraunhofer-Forscher die in Frage kommenden Kandidaten in verschiedenen Reaktorsystemen.

Im Mehrzwecksystem mit vier parallelen Reaktorrohren können Csepei und sein Team Katalysatoren unter verschiedenen Reaktionsbedingungen – etwa unterschiedlichen Synthesegasgemischen, Drücken und Temperaturen – im Hochdurchsatz testen. Dabei werden die Reaktionen in Echtzeit analytisch verfolgt, sodass die entstehenden Produkte direkt quantitativ erfasst werden. Ein Reaktorsystem für die Testung von Katalysatoren bei Atmosphärendruck haben die Forscher selbst entworfen und gebaut. Mit diesem Aufbau werden sich anschließende Reaktionskaskaden untersucht, also eine weitere katalytische Umsetzung, etwa mit biotechnologischen Methoden.

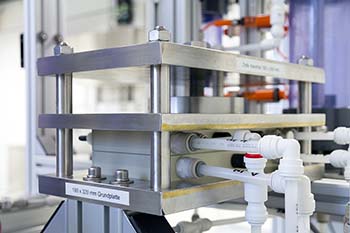

Elektrochemische Zelle zur CO2-Reduktion / Bildquelle: © Fraunhofer IGB



Vom Katalysator zum Demonstrator

Aufbauend auf den optimierten Katalysatoren hat das IGB am Beispiel der elektrochemischen Herstellung von Ethen, einem der wichtigsten Ausgangsstoffe der chemischen Industrie, im Fraunhofer-Leitprojekt Strom als Rohstoff einen vollautomatisierten Prototyp gebaut. Kernstück ist eine eigens entwickelte elektrochemische Zelle: Diese überträgt die Elektronen für die Reaktion von CO2 auf einen wässrigen Elektrolyten und bringt diesen an einer porösen Gasdiffusionselektrode mit Katalysator und gasförmigem Kohlenstoffdioxid gezielt in Kontakt.

Nach Dr. Carsten Pietzka, der in Stuttgart forscht, produzieren die Forscher mit dieser Anlage auf 130 cm2 Elektrodenfläche und mit eigenen Katalysatoren Ethen aus CO2 und Wasser in einem einzigen Schritt. Vergleichbare Ergebnisse für diesen Elektrosyntheseprozess wurden bislang nur im Labormaßstab erzielt, mit Elektrodenflächen von wenigen Quadratzentimetern und nur in kleinem Maßstab herstellbaren Katalysatoren. Der konstruktive Aufbau des Demonstrators ist auf andere Elektrosyntheseprozesse übertragbar und ermöglicht Screenings von Katalysator- und Elektrodenmaterialien im nächstgrößeren Maßstab.

Ab 2020 kann mit der neuen Fraunhofer-Elektrolyseplattform in Leuna elektrochemische Synthesen auch in den industrienahen Maßstab skaliert werden, so Ulrike Junghans, die am Fraunhofer-Zentrum für Chemisch-Biotechnologische Prozesse CBP, dem Institutsteil Leuna des IGB, forscht. In dem von ihr geleiteten und vom Bundesministerium für Wirtschaft und Energie geförderten Projekt SynLink soll auf dieser Plattform demonstriert werden, dass sich mit erneuerbarer Energie aus H2O und CO2 – mittels Adsorption aus der Luft – Synthesegas herstellen lässt, das weiter chemokatalytisch zu Methanol und Kraftstoffen umgesetzt wird.

Hochwertige Chemikalien durch Kombination von Chemie und Biotechnologie

Chemisch oder elektrochemisch aus CO2 hergestellte Chemikalien sind nur dann konkurrenzfähig zu petrochemischen Erzeugnissen, wenn entsprechend große Mengen hergestellt werden und ausreichend kostengünstiger Strom zur Verfügung steht. Für typische kleine, dezentrale CO2 emittierende Anlagen – etwa Biogasanlagen oder Brauereien – trifft dies zumeist nicht zu.

Damit die Wertschöpfung für regeneratives Methanol auch im kleineren Maßstab ein profitables Geschäft wird, haben die Fraunhofer-Forscher einen neuen Ansatz verfolgt und die chemische Synthese in einem kürzlich patentierten Verfahren mit einer anschließenden biotechnologischen Fermentation zu höherwertigen Chemikalien kombiniert. Über eine neue Reaktionsführung wird Methanol dabei zum Zwischenprodukt und – ohne weiteren Aufarbeitungsschritt – in bestimmten Zeitabständen direkt in einen Fermenter gepumpt. Die Mikroorganismen wachsen mit Methanol als einziger Kohlenstoffquelle und produzieren Milchsäure, Isopren, Polyhydroxybuttersäure und langkettige Terpene. Wertvolle Produkte, die sich mit herkömmlichen chemisch-katalytischen Verfahren nur über aufwendige, mehrstufige Synthesen gewinnen lassen.

Es ist das erklärte Ziel der Wissenschaftler, diese vielversprechenden katalytischen Systeme und Verfahren zur Nutzung von CO2 gemeinsam mit Partnern aus der Industrie bis zur Einsatzreife weiterzuentwickeln, um auf diese Weise ihren Beitrag gegen den Klimawandel zu leisten.

https://www.igb.fraunhofer.de
