Wasser- und schmutzabweisende Nanostrukturen auf Flugzeugoberflächen

Filigrane Gravuren auf Außenflächen von Flugzeugen sollen sicherstellen, dass die Luftströmung glatt bleibt und so den Luftwiderstand des Flugzeugs gering hält. Dafür haben Ingenieure am Fraunhofer-Institut für Werkstoff- und Strahltechnik IWS, an der Technischen Universität Dresden und bei Airbus ein Laserverfahren entwickelt, das strukturierte Oberflächen mit hohem Durchsatz erzeugt, das die Oberflächenkontamination erschwert.

Das europäische Projekt Laser4Fun, an dem das Fraunhofer IWS und Airbus mitarbeiten, zielt auf spürbare Vorteile für Fluggesellschaften und Passagiere ab: mit bloßem Auge kaum sichtbare Nanostrukturen auf ausgewählten Tragflächen sollen Wasser, Insekten, Schmutz und generell unerwünschte Verunreinigungen abweisen.

Verschmutzungen auf Flugzeugoberflächen vermeiden

Das Verfahren soll jede Form der Verunreinigung von Flugzeugoberflächen vermeiden oder wenigstens hemmen, so Dr. Tim Kunze, der die Gruppe Oberflächenfunktionalisierung am IWS leitet. Das könnte beispielsweise mit mikro- und nanostrukturierten Oberflächen geschehen. Der aktuelle Stand der Technik ist jedoch, dass die Strukturierung mit anderen Technologien kombiniert werden muss. Nicht so bei der IWS-Lösung. Um zu verstehen, was sich die Fraunhofer-Ingenieure zum Wasser- und Schmutzabweisen ausgedacht haben, ist die Erinnerung an den Physikunterricht hilfreich: Ein Lichtstrahl, der einen Doppelspalt passiert, bildet ein periodisches Muster aus hellen und dunklen Linien – ein sogenanntes Interferenzmuster.

Laserinterferenzmuster ritzen Säulen und Gräben in Titan ein

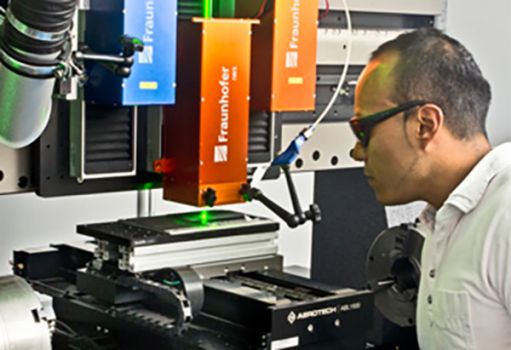

Solch ein Interferenzmuster erzeugen die neuen DLIP-Optikmodule aus Dresden. DLIP steht dabei für Direct Laser Interference Patterning und bedeutet übersetzt so viel wie direkte Interferenzmuster-Erzeugung durch Laser. Spezielle Optiken teilen einen Laserstrahl in mehrere Teilstrahlen auf, die später zum Strukturieren auf der Materialoberfläche zusammengeführt werden. Mit diesem Trick lassen sich sehr präzise und kontrollierbare Lichtmuster erzeugen. Wird das Interferenzmuster auf ein Titanblech fokussiert, schmilzt das hochenergetische Laserlicht und trägt das Material in den hellen Bereichen ab, während es das Material in den dunklen unbeeinflusst lässt. Dadurch erzeugen die Wissenschaftler von Fraunhofer IWS und TU-Dresden auf der Titan-Oberfläche winzig kleine Strukturen, die – unterm Mikroskop betrachtet – zum Beispiel Säulenhallen oder Wellblech-Dächern ähneln. Die Abstände zwischen den Säulen lassen sich frei zwischen 150 Nanometer (Millionstel Millimeter) und 30 Mikrometer (Tausendstel Millimeter) einstellen. Das Ziel: Durch die Nano- und Mikrostrukturen auf dem Metall können sich Wassertropfen nicht mehr auf der Oberfläche breitmachen und anheften. Weil sie nicht genug Kontakt auf der Oberfläche finden, rollen oder rutschen sie ab. Dieser Effekt ist der Natur entlehnt und ist seit vielen Jahren als Lotus-Effekt bekannt.

Solche superhydrophoben Oberflächen wurden auch schon mittels anderer Technologien erzeugt. Die meisten Lotus-ähnlichen Effekte auf Blechen, Brillen oder Badarmaturen werden heute noch durch spezielle Beschichtungen erzeugt. Als Hauptvorteil der Beschichtungsmethode galt bisher, dass sich effizient große Flächen damit behandeln ließen. Die Beschichtungen altern jedoch mit der Zeit, können leicht beschädigt werden und entsprechen teilweise nicht den neuen EU-Umweltvorschriften. Die mit der DLIP-Methode hergestellten Strukturen können jedoch durchaus über Jahre hinweg Bestand haben und werfen keine Umweltprobleme auf.

Tempo-Nachteil mit Weltrekord überwunden

Lotuseffekt-Nanostrukturen ließen sich zwar mit der Lasertechnologie erzeugen, aber nur sehr langsam: Der Laserstrahl musste wie ein Bleistift jede Nut beziehungsweise jede Säule nacheinander zeichnen. Für eine große Tragfläche zum Beispiel hätte das viel zu lange gedauert. Dank der Interferenz-Technologie konnten die Entwickler von Fraunhofer und TU Dresden das Bearbeitungstempo deutlich steigern: Je nachdem ob Titan, Polymere oder andere Werkstoffe zu strukturieren sind, kommen die DLIP-Optiken auf fast einen Quadratmeter pro Minute. Das ist ein Weltrekord, so Prof. Andrés Lasagni, der bis 2017 den Grundstein der Arbeitsgruppe am Fraunhofer IWS legte und nun Inhaber der Professur für Laserbasierte Methoden der großflächigen Oberflächenstrukturierung ist. Zusammen mit dem IWS-Kollegen haben sie das weltweit größte DLIP-System entwickelt, das heute an der TU Dresden aufgebaut ist. Das von der Exzellenzinitiative der Deutschen Forschungsgesellschaft (DFG) geförderte System, ermöglicht das Behandeln großer Flächen mit einem hohen Durchsatz. Darüber hinaus lassen sich die DLIP-Laserköpfe in handelsübliche Industriemaschinen integrieren, sodass heute auch mittelständische Unternehmen auf diese Technologie zugreifen können.

Flugversuche mit den Dresdner Lotus-Effekt-Beschichtungen

All dies empfiehlt die neue Technologie, die gemeinschaftlich vom Fraunhofer IWS und der TU Dresden für die Luftfahrt-Industrie entwickelt wurde. Airbus-Ingenieure testen daher nun auf diese Weise nanostrukturierte Tragflächen auf einem Flugzeug in der Praxis. Das Team hat dafür eine Titan-Testfläche mit ihrer Säulenstruktur versehen. Nun muss die von DLIP hergestellte Beschichtung ihr Potenzial in der Praxis unter Beweis stellen. Nach Elmar Bonaccurso, Materialwissenschaftler bei Airbus Central R&T, sind Flugtests unter verschiedenen Betriebsbedingungen und regelmäßige Beschichtungsinspektionen besonders nützlich, um die Haltbarkeit und Funktionalität solcher wasser- und schmutzabweisenden Beschichtungen zu untersuchen, die sich im Labor bereits sehr gut bewährt haben.

Laserstruktur-Siegel machen Fälschern das Leben schwer

Derweil loten die Dresdner Fraunhofer- und TU-Dresden-Ingenieure schon weitere Anwendungen für ihre Lotus-ähnliche Nanostrukturen aus. Denn die können nicht nur wasserabweisende Oberflächen erzeugen, sondern auch dafür sorgen, dass Wasser oder andere Flüssigkeiten ausgewählte Areale benetzen und so hydrophil oder lyophil werden. Auch schwer kopierbare Sicherheitssiegel lassen sich erzeugen. So kann diese Technologie beispielsweise zur Kennzeichnung fälschungssicherer Nummernschilder oder zur Erhöhung der Biokompatibilität von Zahnimplantaten eingesetzt werden. Richtig strukturierte Implantatschrauben könnten vom Körper besser akzeptiert werden.
