Virtuelles Labor: Schnell, flexibel und genau

Blechwerkstoffe werden bei der Umformung häufig bis an ihre Grenzen belastet. Wie weit man in der Produktion gehen kann, wird mit Computer-simulationen getestet. Doch die Simulation ist nur so genau wie die Daten, die man ihr zugrunde legt. Fraunhofer-Wissenschaftlerinnen und Wissenschaftler haben jetzt ein virtuelles Versuchslabor entwickelt, mit dem beliebige Belastungszustände für metallische Materialien untersucht und präzise werkstoffmechanische Daten ermittelt werden können.

Die mechanischen Eigenschaften von Blechwerkstoffen sind richtungsabhängig: Ihr Verformungsverhalten und ihre Festigkeit unterscheiden sich stark je nach der Betrachtungsrichtung, zum Beispiel in Walzrichtung oder quer dazu. Daher sind zahlreiche und aufwendige Belastungsversuche notwendig, um die benötigten Materialdaten zu erhalten. Auf deren Grundlage kann das Verhalten von Blechwerkstoffen bei der Umformung vorhergesagt werden.

Klassische Versuche im Labor sind zeit- und kostenintensiv. Für jeden Belastungszustand sind neue Versuchsaufbauten und Materialproben nötig. Zudem lassen sich bei Blechwerkstoffen nicht alle Belastungszustände untersuchen, obwohl sie für die Computersimulation des Herstellungsprozesses von Bauteilen wichtig wären. Wenn es beispielsweise darum geht, das Verhalten von Blechwerkstoffen in Richtung ihrer Dicke zu bestimmen, stoßen herkömmliche Versuche an ihre Grenzen: Die ein bis zwei Millimeter der Blechdicke sind zu wenig, um in dieser Richtung Proben für einen Zugversuch präparieren zu können.

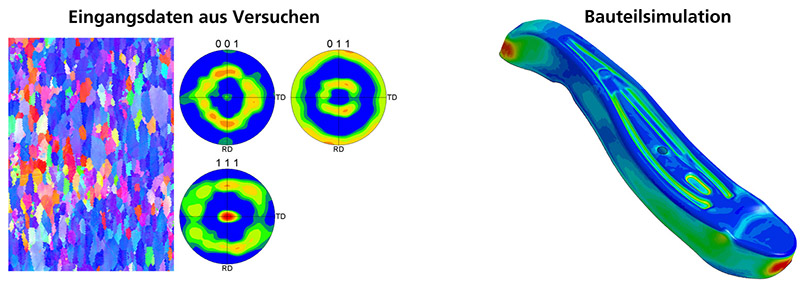

Von den experimentell ermittelten Eingangsdaten über das virtuelle Labor zur Bereitstellung von Materialkarten für die Bauteilsimulation / Bildquelle: Fraunhofer IWM

Zugversuche in Blechdickenrichtung problemlos möglich

Im virtuellen Labor sind zum Beispiel Zugversuche in Blechdickenrichtung problemlos möglich, so Dr. Alexander Butz, Projektleiter in der Gruppe Umformprozesse am Fraunhofer IWM. Auch alle anderen Belastungszustände lassen sich schnell und flexibel testen. So erhalten Bauteilhersteller aus der Blechumformung viel detailliertere Materialdaten.

Dafür erstellen Butz und sein Team zunächst mit Hilfe von wenigen realen Experimenten ein Simulationsmodell der Mikrostruktur des Werkstoffes, mit dem die physikalischen Mechanismen bei einer Verformung bis in die Kristallstruktur beschrieben werden. Damit können alle gewünschten Versuche im Computer generiert und zuverlässige Rückschlüsse auf die makroskopischen mechanischen Eigenschaften des Werkstoffs gezogen werden. Die Methode ist bekannt. Neu ist jedoch, dass Dr. Butz und sein Team einen automatisierten Workflow entwickelt haben, der die Versuche zeitsparend virtuell ablaufen lässt.

Weil sehr viele virtuelle Versuche in kurzer Zeit durchgeführt werden und das zugrundeliegende Mikrostrukturmodell sehr präzise ist, kann mit den Ergebnissen aus dem virtuellen Labor die sogenannte Materialkarte eines Werkstoffs deutlich genauer beschrieben werden als mit klassischen Versuchen. Die virtuell ermittelten Daten können dabei von Bauteilherstellern in gleicher Weise weiterverarbeitet werden wie experimentell gewonnene Daten: Neben den Simulationen für die Bauteilproduktion auch für Simulationen zur Vorhersage des Bauteilverhaltens und der Lebensdauer während seiner Benutzung.

Kritische Stellen in der Mikrostruktur können gezielt untersucht werden

Ein weiterer Vorteil: Kritische Stellen, an denen das Bauteil in der Produktion häufig beschädigt wird, können herausgegriffen und die Mikrostruktur wie mit einem virtuellen Mikroskop gezielt untersucht werden. So erhält man Hinweise darauf, wie sich der Bearbeitungsprozess verbessern lässt.

Besonders interessant ist das virtuelle Versuchslabor für die Leichtbau-Industrie, weil sie mit möglichst wenig Material arbeiten will – entsprechend stark ist dessen Beanspruchung. Generell ist die Entwicklung für alle spannend, die sehr genaue Eingangsdaten für die Prozesssimulation und Bauteilauslegung benötigen, zum Beispiel für Bauteilhersteller der Automobil- oder Luftfahrtindustrie oder in der additiven Fertigung.
