Kristallzüchtung für komplexe Messaufgaben in der 5G-Technologie

Wissenschaftler der Industrieforschungseinrichtung INNOVENT züchten einkristalline Ferritmaterialien für die Mikrowellenmesstechnik. Erstmals werden damit durchgehende Empfangsbereiche von Signal- und Spektrumanalysatoren bis 85 GHz für anspruchsvolle Messaufgaben auf den Gebieten Automotive Radar, 5G und andere drahtlose Kommunikation realisiert.

Die Anforderungen an die moderne Mikrowellenmesstechnik nehmen durch die Nutzung immer höherer Frequenzen stetig zu. Für die Signalanalyse spielen Signal- und Spektrumanalysatoren mit großer Analysebandbreite und geringem Phasenrauschen eine wesentliche Rolle. Für anspruchsvolle Forschungs- und Entwicklungsaufgaben benötigt man High-End-Signal- und Spektrumanalysatoren, die mit einem einzigen Gerät weite Frequenzbereiche bis in den Gigahertzbereich analysieren können. Anwendungen liegen hier im Automotive Radar, 5G und anderen drahtlosen Kommunikationstechnologien.

In einem gemeinsamen Entwicklungsprojekt mit dem größten europäischen Mobilfunk- und Messtechnik-Hersteller Rohde & Schwarz wurden Schlüsseltechnologien zur Entwicklung und Sicherung der Basiskomponenten für einen durchgehenden Empfangsbereich von Spektrumsanalysatoren bis 85 GHz erarbeitet. Vor Beginn der Zusammenarbeit stellte 50 GHz die Obergrenze für einen durchgehenden Empfangsbereich dieser Analysatoren dar.

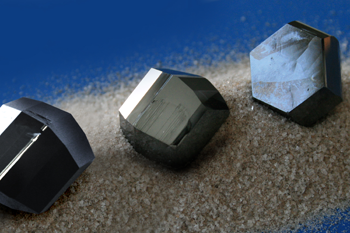

INNOVENT entwickelte für die benötigten Filterkomponenten des Empfängermoduls kristalline Ferritmaterialien höchster Qualität die es nun ermöglichen, den Frequenzbereich bis 85 GHz mit einem Sweep abzudecken. Die Ferrit-Einkristalle wurden mittels Kristallzüchtungsverfahren aus Hochtemperaturlösungen gezüchtet und so konfektioniert, dass diese unmittelbar in die neu entwickelten Filterstrukturen eingefügt werden konnten. Die große Herausforderung bei der Materialentwicklung bestand darin, große defektarme Einkristalle mit exakt eingestellter chemischer Zusammensetzung herzustellen, um eine vorgegebene untere Grenzfrequenz realisieren zu können. Für die Konfektionierung der Kristalle in filtertaugliche Halbzeuge wurde durch INNOVENT ein Bearbeitungsverfahren entwickelt, das aus großen Einkristallen submillimeter-kleine Formkörper mit extrem glatten Oberflächen fertigen kann. Diese Formkörper können unmittelbar in die Filtermodule verbaut werden.
