Hochfeste Werkzeuge für die Umformtechnik

Wenn ein Umformwerkzeug verschleißt, hat das Einfluss auf die Formteile, die damit gefertigt werden: Sie verlieren an Qualität und müssen oft aufwendig nachbearbeitet werden oder sind im schlimmsten Fall gar nicht mehr verwendbar. Eine besondere Oberflächenbeschichtung des Werkzeugs soll jetzt Abhilfe schaffen. Ein interdisziplinäres Team aus Wissenschaftlerinnen und Wissenschaftlern der TU Dortmund hat dafür im Sonderforschungsbereich (SFB) 708 eine neuartige Fertigungsmethodik namens 3D-Surface Engineering entwickelt.

Das Thema hat eine hohe industrielle Relevanz. In der Automobil- und Luftfahrtindustrie werden die Karosserieteile und Strukturelemente immer leistungsfähiger, sollen dabei aber auch so leicht wie möglich sein, um Kraftstoffe einzusparen bzw. den Ausstoß schädlicher Treibhausgase zu minimieren. Das bedeutet im Umkehrschluss, dass auch die Werkzeuge, die diese Bauteile aus hochfestem Blech formen, mit der Entwicklung Schritt halten müssen, so Prof. Wolfgang Tillmann. Der Professor für Werkstofftechnologie an der Fakultät Maschinenbau war Sprecher des Sonderforschungsbereichs. Mit dem Ziel, verbesserte Umformwerkzeuge herzustellen, ist der SFB 708 im Jahr 2007 an den Start gegangen und hat dazu eine Fertigungsmethodik entwickelt, in der Produktions-, Analyse- und Simulationsverfahren miteinander kombiniert werden. Neun Jahre später – Ende 2015 – wurde der SFB abgeschlossen. Schon bald soll die Industrie von den Ergebnissen profitieren.

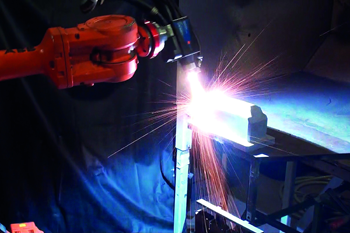

Wie also haben die Forscherinnen und Forscher es geschafft, das Werkzeug noch leistungsfähiger, verschleißärmer und vor allem günstiger zu machen? Die Idee klingt zunächst einfach: Für die Herstellung des bislang sehr teuren Werkzeugs greifen sie auf einen günstigen und einfachen Grundwerkstoff zurück. Dann funktionalisieren sie seine Oberfläche, indem sie sie mit hochfesten Materialien beschichten, so Dr. Ingor Baumann, Oberingenieur im Bereich Werkstofftechnologie und Geschäftsführer des SFB. Beim thermischen Spritzen wird mit Hilfe eines speziellen Brenners ein Zusatzwerkstoff an- oder aufgeschmolzen. Die Spritzpartikel verankern sich auf der Oberfläche und bilden dort eine geschlossene Schicht, die das Werkzeug fester und verschleißbeständiger macht.

Was die Industrie bislang von dieser Idee abgehalten hat, sind die extrem komplexen Oberflächen moderner Umformwerkzeuge. Diese gleichmäßig zu beschichten, ist eine der größten Herausforderungen, die der SFB nach jahrelanger Forschung gemeistert hat. Dazu muss der Roboter, der den Spritzbrenner führt, flexible Bewegungen ausführen können. In der Industrie beschränkt sich die Beschichtung mittels thermischer Spritzverfahren noch vielfach auf einfache, ebene oder rotationssymmetrische Werkzeuge und Bauteile. Zu groß waren bislang die Anforderungen, die an die Bahnplanung, die Roboterprozessführung, den Beschichtungsprozess und an die Nachbehandlung gestellt werden, um komplexe Oberflächen zu beschichten.

Die neue Fertigungsmethodik kann das leisten. Die Forschenden aus den Bereichen Maschinenbau, Mathematik, Informatik und Statistik haben die Herstellung, Beschichtung und Nachbearbeitung eines komplexen Umformwerkzeugs erfolgreich umgesetzt. Aus dem SFB werden jetzt Projekte abgeleitet, die für den Transfer in die Praxis sorgen.

http://www.sfb708.tu-dortmund.de
