Ultraschall versorgt aktive Implantate drahtlos mit Energie

Aktive Implantate, wie zum Beispiel Electroceuticals, wirken im Gegensatz zu Medikamenten lokal, haben weniger Nebenwirkungen und funktionieren direkt wie der Körper selbst – durch elektrische Signale. Fraunhofer-Wissenschaftler stellen auf der Medica in Düsseldorf eine Technologieplattform vor, die aktive Implantate via Ultraschall drahtlos mit Energie versorgt. Im Visier der Experten: Volkskrankheiten wie Bluthochdruck, Diabetes oder Parkinson.

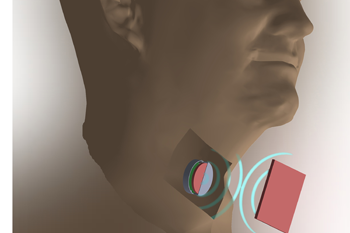

Wissenschaftler des Fraunhofer-Instituts für Biomedizinische Technik IBMT in Sulzbach (Saarland) haben einen Demonstrator entwickelt, der aktive Implantate drahtlos via Ultraschall mit Energie versorgt. Die Technologie ist eine Alternative zur Energieversorgung mit Batterie und Induktion. Sie kommt platzsparend ohne integrierte Batterien aus und ist effizienter als eine induktive Energieübertragung: Ultraschallwellen dringen leichter durch das Metallgehäuse der Implantate als elektromagnetische Wellen – die Reichweite im Körper ist größer. Die Ultraschallwellen können auch Informationen bidirektional übertragen – zum Beispiel die Temperatur des Implantats oder Angaben zur Art und Stärke der elektrischen Stimulation.

Der als universal nutzbare Technologieplattform konzipierte Demonstrator kann für unterschiedlichste Anwendungen und Modellvarianten angepasst werden: Seine Stromversorgung funktioniert mit oder ohne Akku, er lässt sich für unterschiedlichste Anwendungen aktiver Implantate konfigurieren. Beispiele sind Volkskrankheiten wie Bluthochdruck, Diabetes oder Parkinson. Die Forscher haben ein komplettes System entwickelt – den Sender außerhalb des Körpers und den Empfänger direkt im Implantat.

Auf der Medica werden Industriepartner gesucht, um auf Basis er Technologieplattform gemeinsam ein konkretes Produkt zu entwickeln. Technologisch könnte dies bereits innerhalb eines Jahres machbar sein, so Andreas Schneider, Leiter der Arbeitsgruppe Aktive Implantate am IBMT. Im Mai 2016 schätzte das Marktforschungsunternehmen BBC Research den Markt für mikroelektronische medizinische Implantate auf 24,6 Milliarden US-Dollar und prognostizierte ein Wachstum auf 37,6 Milliarden US-Dollar bis 2021 – bei einer durchschnittlichen jährlichen Wachstumsrate von 8,8 Prozent.

Ultraschallwellen sind mechanische Wellen. Sie werden von piezoelektrischem Material in Sender und Empfänger ausgelöst beziehungsweise aufgenommen. Die piezoelektrischen Wandler verformen sich unmerklich beim Anlegen einer Spannung. Die Verformung löst eine mechanische Welle aus, ähnlich den Schallwellen einer Lautsprecherbox. Diese treffen auf den piezoelektrischen Empfänger. Die Wellen verformen auch diesen, nur mit dem Unterschied, dass hier genau der umgekehrte Effekt entsteht: Die Verformung produziert elektrischen Strom.

Aktive Implantate sind in der Lage, bestimmte Körperfunktionen eines erkrankten Menschen zu unterstützen und Funktionsstörungen zu kompensieren. Meist knapp unter der Haut eingepflanzt können sie durch elektrische Stimulationen den Herzrythmus kontrollieren (Herzschrittmacher), Sinneseindrücke unterstützen – zum Beispiel Retina- und Chochleaimplantat – sowie Prothesen steuern (Handprothese). Weitere komplexe Aufgaben der wenige Zentimeter großen Medizintechnik sind: Dosierung von Medikamenten oder Unterstützung des Knochenwachstums. Der Körper funktioniert über elektrische Signale. Das stellt ein aktives Implantat nach. Nach Peter-Karl Weber aus der Hauptabteilung Ultraschall des IBMT können über Medikamente zum Teil Verbesserungen erzielt werden. Der Nachteil: Sie wirken nur indirekt und belasten den gesamten Körper. Aktive Implantate wirken direkt und lokal dort, wo sie benötigt werden. Ziel der Wissenschaftler ist es, dass in naher Zukunft auch Volkskrankheiten wie Bluthochdruck oder Diabetes auf diese Weise behandelt werden können. Dafür benötigt man mehr leistungsstarke, miniaturisierte und gleichzeitig robuste Technologieansätze für aktive Implantate. Die Wissenschaftler haben gezeigt, dass Ultraschall ein neuer Weg zur Energieversorgung von aktiven Implantaten ist.

Die prinzipielle Bauweise aktiver Implantate hat sich in den letzten Jahren kaum verändert. Genau wie die ersten kommerziellen Herzschrittmacher bestehen sie aus elektronischen Bauteilen, die hermetisch gekapselt in einem metallischen Titangehäuse verschweißt sind. Über elektrische Durchführungen im Titangehäuse und Kabelverbindungen erhalten die direkt im Herzmuskel sitzenden Elektroden ihre elektrischen Impulse. Grundsätzliches Problem: die Energieversorgung. Batterien haben den Nachteil, dass sie viel Platz benötigen – oft die Hälfte des Implantats – und regelmäßig operativ ausgetauscht werden müssen. Als drahtlose Alternative hat sich die Induktion etabliert. Hier übertragen elektromagnetische Wellen Energie und Informationen. Zwei Spulen wandeln Strom in Magnetfelder und wieder zurück um. Der Nachteil: Die elektromagnetischen Wellen werden vom metallischen Implantatgehäuse abgeschirmt. Ähnlich wie Blitze bei einem Faradayschen Käfig. Die Spulen müssen deshalb aus dem Gehäuse heraus gelegt werden. Bei der neuen Technologie liegt der Empfänger der Ultraschallwellen innerhalb des hermetischen Implantatgehäuses, direkt an der Gehäusewandung. Implantatwand und Empfänger bilden ein homogenes System, das es erlaubt, Ultraschallwellen zu empfangen und abzustrahlen.
