Heizregister werden als direkte Beheizung für den Einsatz in Anlagen und Behältern kundenindividuell konzipiert. Ein Heizregister kann aus einem oder mehreren Heizelementen bestehen. Diese Heizelemente setzen sich aus einem, zwei oder maximale vier beheizten Horizontalrohren zusammen (Abb. 1).

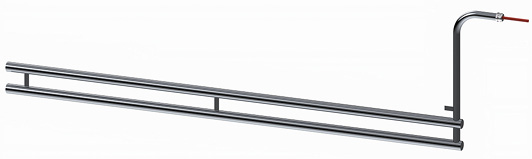

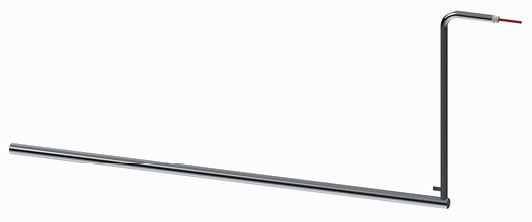

Abb. 1: Einfaches (oben) und doppeltes Heizelement
Zudem zeichnet die Heizregister eine hohe Leistungsdichte aus. Hierdurch kann eine große Heizleistung im Verhältnis zum benötigten Bauvolumen zur Verfügung gestellt werden. Trotz hoher Heizleistungen sind geringe Oberflächenbelastungen möglich. Dadurch kann die Prozessflüssigkeit sachgemäß mit minimaler Verkrustung an den beheizten horizontalen Schenkeln aufgeheizt werden.
Die Abmessungen der Heizelemente lassen sich einfach an den verfügbaren Platz im Behälter anpassen. Sie eignen sich zum Einbau an der Behälterwand oder am Boden. Bei niedrigen Füllständen in Anlagen der sogenannten Bandgalvaniken (reel-to-reel) eignen sie sich besonders. Die kompakte Anordnung erfolgt bauseitig über Halterungen im Behälter. Die einzelnen Heizelemente können einfach zur Reinigung und Wartung ausgebaut werden.
Als Werkstoffe hierfür stehen Edelstahl 1.4571/AISI316Ti, Stahl S355J2H oder Titan 3.7035/grade 2 zur Verfügung. Die Anschlussleitung ist mit Silikon ummantelt und wird in der vom Kunden benötigten Länge mitgeliefert. Längen bis 3500 mm bei einer maximalen Leistung bis 20 kW können realisiert werden. Die Konstruktion wird hierbei anlagenspezifisch an die jeweiligen Prozessbedingungen angepasst.
Durch die Umsetzung einer hohen Heizleistung ist der Verdrahtungs- und Installationsaufwand im Vergleich zu anderen Heizkonzepten wesentlich geringer.
Flexibel in der Anwendung
Die platzsparenden Heizungen aus den unterschiedlichen Werkstoffe bewähren sich inzwischen für verschiedene Einsatzfälle, wie an drei Beispielen aus der Praxis der galvanischen Metallabscheidung sowie der Oberflächenbehandlung von Stahl aufgezeigt werden kann.
- Heizregister aus Titan 3.7035 zur Beheizung eines Elektrolyten zur elektrolytisch Abscheidung von Nickel:
Behälterabmessungen: Länge 1100 mm, Breite 3000 mm, Höhe 1500 mm
Solltemperatur: 60 °C
Benötige Heizleistung: 43 kW
Die Heizregister werden an der 3000 mm-
Breiteseite montiert (Abb. 2). Zur Gewährleistung der erforderlichen Heizleistung werden drei Stück Heizregister mit je zwei Heizelementen und einer horizontalen Tauchrohrlänge von 1900 mm benötigt.

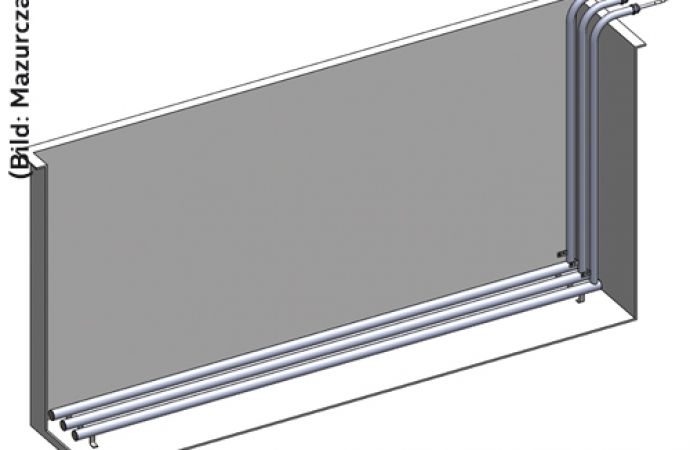

Abb. 2: Einbau an der Behälterwand mit Mindestabständen
- Heizregister aus Edelstahl 1.4571 zur Beheizung einer alkalischen Entfettung:
Behälterabmessungen: Länge 1130 mm, Breite 3000 mm, Höhe 1500 mm
Solltemperatur: 60 °C
Benötige Heizleistung: 44 kW
Aufgrund des minimalen Füllstands von 125 mm müssen die Heizregister auf dem Behälterboden installiert werden (Abb. 3). Für die erforderliche Aufgabenstellung werden Heizregister mit einem Heizelement und einer Tauchrohrlänge von 2900 mm mit Stützfüßen mit 50 mm Abstand zum Behälterboden montiert.
Abb. 3: Bodenmontage eines Heizelements
- Heizregister aus Stahl S355J2H in einem System für das Brünieren von Stählen:
Behälterabmessungen: Länge 900 mm, Breite 2600 mm, Höhe 1150 mm
Solltemperatur: 145 °C
Benötige Heizleistung: 49 kW
Insgesamt drei Stück Heizregister mit jeweils 18 kW realisieren eine Gesamtleistung von 54 kW (Abb. 4). Die Länge der beiden horizontalen Tauchrohre beträgt 2350 mm. Bei einer Brünierung ist mit einem flächigen Abtrag der Wanddicke zu rechnen. Es werden hier Rohre aus Stahl S355J2H mit einer großen Wanddicke eingesetzt.
Abb. 4: Beidseitiger Einbau an Behälterwand
Leistungsfähige Heiztechnologie
Die vorgestellten Heizregister zeichnen sich durch eine hohe Flexibilität im Hinblick auf die Einbaumöglichkeiten in Anlagen zur Oberflächenbehandlung aus. Dabei eignen sie sich nicht nur für wässrige Elektrolyte oder Reinigungssysteme, sondern auch für Schmelzen aus speziellen Salzen der Brünierverfahren. In allen Fällen unterstützen sie die effiziente Nutzung der Wirklösungen aufgrund des geringen Bedarfs an Behältervolumen bei gleichzeitig maximaler Heizleistung und hoher Sicherheit und Zuverlässigkeit.
