Batterien: Heute die Materialien von morgen modellieren

Werkstoffe 09. 06. 2024
  • Autoren dieses Artikels
  • 190x gelesen

Mikrostruktursimulationen enthüllen starken Einfluss von elastischen Verformungen auf Ladeverhalten von Schicht­oxiden als Kathode in Natriumionen-Batterien

Welche Faktoren bestimmen, wie schnell sich eine Batterie laden lässt? Dieser und weiteren Fragen gehen Forschende am Karlsruher Institut für Technologie (KIT) mit computergestützten Simulationen nach. Mikrostrukturmodelle tragen dazu bei, neue Elektrodenmaterialien zu entdecken und zu untersuchen. Für Natrium-Nickel-Manganoxid als Kathodenmate­rial in Natriumionen-Batterien zeigen laut einer Mitteilung des KIT die Simulationen Änderungen der Kristallstruktur beim Ladevorgang. Sie führen zu einer elastischen Verformung, wodurch die Kapazität schrumpft. Die Forschenden berichten in der Zeitschrift npj Computational Materials.

Die Forschung zu neuen Batteriematerialien zielt nicht nur darauf, Leistung und Lebensdauer zu optimieren sowie Kosten zu senken. Vielmehr geht es auch darum, seltene Elemente wie Lithium und Kobalt sowie toxische Bestandteile zu reduzieren. Als vielversprechend gelten Natriumionen-Batterien, die auf ähnlichen Prinzipien basieren wie Lithium­ionen-Batterien, sich jedoch aus in ­Europa ausreichend verfügbaren Rohstoffen herstellen lassen. Sie eignen sich für stationäre und mobile Anwendungen. Als Materialien für die Kathode sind Schichtoxide wie Natrium-Nickel-Manganoxide vielversprechend, sagt Dr. Simon Daubner, Gruppenleiter am Instiut für Angewandte Materialien – Mikrostruktur-Modellierung und Simulation (IAM-MMS) des KIT und korrespondierender Autor der Studie. Im Exzellenzcluster POLiS (POLiS: Post Lithium Storage) forscht er an der Natriumionen-Technologie.

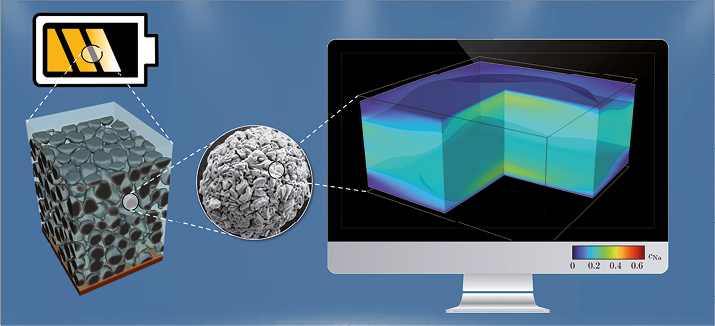

Ausschnitt aus einer Kathodenschicht (rund 100 Mikrometer, l.), bestehend aus kugelförmigen Partikeln (Durchmesser rund zehn Mikrometer, M.), sowie Simulation (r.) des Natriumanteils in einem Natrium-Nickel-Manganoxid-Kristall(Bild: Simon Daubner, KIT)



Beim schnellen Laden kommt es zu mechanischen Spannungen

Bei diesen Kathodenmaterialien gibt es allerdings ein Problem: Natrium-Nickel-Manganoxide ändern ihre Kristallstruktur, je nachdem, wie viel Natrium gerade gespeichert ist. Wird das Material langsam geladen, geht alles geordnet zu. Schicht für Schicht gehe das Natrium aus dem Material – wie in einem Parkhaus, das sich etagenweise leert, erklärt Daubner. Aber wenn es schnell gehen muss, werde das Natrium von allen Seiten herausgezogen. Dadurch kommt es zu mechanischen Spannungen, die das Material dauerhaft schädigen können.

Forschende am Institut für Nanotechnologie (INT) und am IAM-MMS des KIT haben nun gemeinsam mit Wissenschaftlerinnen und Wissenschaftlern an der Universität Ulm und am Zentrum für Sonnenenergie- und Wasserstoff-Forschung Baden-Württemberg (ZSW) diese Zusammenhänge mithilfe von Simulationen aufgedeckt und berichten darüber in npj Computational Materials, einer Zeitschrift aus dem Nature-Portfolio.

Experimente bestätigen ­Simulationsergebnisse

Computermodelle können nach Aussage von Simon Daubner verschiedene Längenskalen beschreiben, von der Anordnung der Atome in Elektrodenmaterialien über deren Mikrostruktur bis hin zur Zelle als funktionale Einheit jeder Batterie. Diese verbinden Mikrostrukturmodelle mit langsamen Lade- und Entladeexperimenten, um das Schichtoxid NaXNi1/3Mn2/3O2 zu untersuchen. Das Material weist mehrere Degradationsmechanismen auf, die zu Kapazitätsverlust führen. Daher taugt es derzeit noch nicht für kommerzielle Anwendungen. Wenn sich die Kristallstruktur ändert, kommt es zu einer elastischen Verformung. Der Kristall schrumpft, was zu Rissen führen kann und die verfügbare Kapazität mindert. Wie am INT und am IAM-MMS vorgenommene Simulationen zeigten, ist dieser mechanische Einfluss so stark, dass er maßgeblich beeinflusst, wie schnell sich das Material laden lässt. Experimentelle Untersuchungen am ZSW bestätigten die Ergebnisse.

Die in der Studie gewonnenen Erkenntnisse lassen sich teilweise auf andere Schichtoxide übertragen. Da wir nun die grundlegenden Vorgänge verstehen, können wir uns in weiteren POLiS-Arbeiten der Entwicklung von Batteriematerialien widmen, die langlebig sind und sich möglichst schnell laden lassen, fasst Daubner zusammen. Dadurch könnte der großflächige Einsatz von Natrium­ionen-Batterien in fünf bis zehn Jahren Wirklichkeit werden.or

Originalpublikation:

S. Daubner, M. Dillenz, L. F. Pfeiffer, et al.: Combined study of phase transitions in the P2-type NaXNi1/3Mn2/3O2 cathode material: experimental, ab-initio and multiphase-field results; npj Comput. Mater. 10, 75 (2024), https://doi.org/10.1038/s41524-024-01258-x
