Aufbruch in die dritte Dimension

Werkstoffe 07. 05. 2023
  • Autoren dieses Artikels
  • 2367x gelesen

Lassen sich auch anspruchsvolle Metallbauteile in Serie produktiv und reproduzierbar 3D-drucken? Forschende aus Aachen bejahen diese Frage: Sie transferierten am Fraunhofer-Institut für Lasertechnik ILT das zweidimensionale Extreme Hochgeschwindigkeits-Laserauftragschweißen EHLA auf eine modifizierte 5-Achs-CNC-Anlage für die additive Fertigung von komplexen Bauteilen. Mit Erweiterung des EHLA-Verfahrens auf die dritte Dimension lassen sich unter anderem schwer schweißbare Werkstoffe wie Werkzeugstähle, Titan, Aluminium und Nickelbasislegierungen 3D-drucken.

3D-Metalldruck in Rekordzeit: Die für das ­EHLA-Verfahren modifizierte CNC-Maschine kann schnelle, hochdynamische und präzise Werkzeugbewegungen in lateraler Richtung verfahren und eignet sich mit einem Dreh- und Kipptisch nicht nur für die additive Fertigung, sondern auch für die Beschichtung von Freiformoberflächen (© Fraunhofer ILT, Aachen)



Jahrzehntelang dominierten zwei Laserverfahren beim Drucken und Beschichten von Metallbauteilen. Die dominierende Technologie beim direkten industriellen, metallischen 3D-Druck ist das vor 26 Jahren patentierte laserbasierte Pulverbettverfahren (Laser Powder Bed Fusion LPBF) des Fraunhofer ILT. Die Laserstrahlung schmilzt hier einen kleinen Teil des Basismaterials auf und wandelt das Pulver in eine schmelzmetallurgisch haftende Schicht um. So wächst aus dem Pulverbett Schicht um Schicht ein 3D-Bauteil.

Als effiziente Oberflächentechnik hat sich ­außerdem das Laserauftragschweißen (Laser Material Deposition LMD) bewährt. Bei diesem Verfahren bildet sich auf der Bauteil­oberfläche ein Schmelzbad, in das der Zusatz­werkstoff zum Beispiel per Draht oder Pulver kontinuierlich eingebracht und aufgeschmolzen wird. Damit werden sowohl das Substrat als auch der Zusatzwerkstoff aufgeschmolzen und es kommt zu einer schmelzmetallurgischen Anbindung zwischen Schicht und Trägerbauteil.

Rettung von teuren Bauteilen

Das wirtschaftliche Potenzial des LMD steckt zum einen in der Möglichkeit, Basiskomponenten mit einer Funktionsschicht aufzuwerten oder lokale, additive Bauteilmodifikationen vorzunehmen. Zum anderen ist das Reparaturschweißen, also das Retten teurer Komponenten, beispielsweise aus dem Bereich Luft- und Raumfahrttechnik oder Werkzeugbau, ein weiterer wichtiger Anwendungs­bereich des LMD. Verschlissene oder defekte Komponenten sind nach einer lokalen Repa­raturschweißung mittels LMD wieder voll funktionstüchtig und müssen nicht mehr verschrottet werden.

LMD und LPBF sind mittlerweile aufgrund der verfahrensspezifischen Vorteile unverzichtbar für die metallbasierte additive Fertigung: LMD überzeugt mit einer hohen Produktivität, während LPBF sich für den 3D-Druck von äußerst filigranen und komplexen Bauteilen einsetzen lässt. Völlig neue Wege gingen das Fraunhofer ILT und der Lehrstuhl für Digital Additive Production DAP der RWTH Aachen University im Jahr 2012 bei der ­Entwicklung des Extremen Hochgeschwindigkeits-Laser­auftragschweißens EHLA. Bei dem patentier­ten Verfahren schmilzt ein Laser die Pulverpartikel bereits oberhalb des Schmelzbades auf. Auf diese Weise ließ sich die Prozess­geschwindigkeit von bisher 0,5 bis 2,0 (LMD) auf bis zu 200 m/min steigern und die Schichtdicke von 500 µm auf bis zu 10 µm senken. Pro Stunde lassen sich nun bis zu fünf Quadratmeter beschichten. Zudem wurden die Schichten glatter, die Rauheit wurde auf ein Zehntel des typischen Werts beim ­Laserauftragschweißen reduziert.

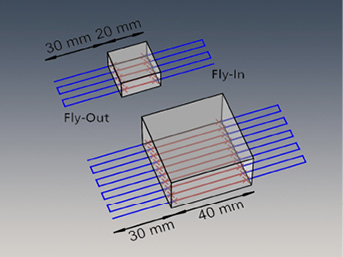

Hohe Dynamik: Die Produktivität steht und fällt bei EHLA 3D mit dem Zusammenspiel von Fly-in und Fly-out (© Fraunhofer ILT, Aachen)



Internationale Erfolge beim schnellen Beschichten

Die Erfindung kam an: So integrierte Hornet Laser Cladding B. V. aus Lexmond in den Niederlanden in seine Drehmaschinen Laser­strahlquelle, EHLA-Bearbeitungskopf und Pulverzufuhrsystem für den industriellen Einsatz des EHLA-Verfahrens. Auch die TRUMPF Laser- und Systemtechnik GmbH aus Ditzingen nahm das Verfahren in das Angebotsportfolio auf und bietet Laseranlagen und -systemtechniken für den EHLA-Prozess an.Der Durchbruch gelang 2015 im Offshore-Bereich: Seitdem wurden viele Hydraulik­zylinder für den weltweiten Einsatz in maritimen Umgebungen mit verschleiß- und korrosionsbeständigen Legierungen beschichtet.

Nach weiteren Erfolgen beim schnellen und prozesssicheren Beschichten von Brems­scheiben, Kolben, Zylindern und Lagern erfolgte im Jahr 2019 der Schritt in die dritte Dimension: An der Weiterentwicklung beteiligte sich Jonathan Schaible, damaliger wissenschaftlicher Mitarbeiter am Fraunhofer ILT, im Rahmen seiner Promotion, in der er sich mit der Frage beschäftigte, welche speziellen Anforderungen für Maschinen- und Systemtechnik zu erfüllen sind, um EHLA mit dem Highspeed-3D-Druck zu kombinieren. Parallel setzte sein Nachfolger, Min-Uh Ko, die prozesstechnischen Untersuchungen an einer speziell modifizierten 5-Achs-CNC-Anlage fort, die höchste Präzision und hohe Vorschubgeschwindigkeiten für die additive Fertigung, Freiformbeschichtung und Bauteilreparatur mittels EHLA vereint.

EHLA 3D kombiniert nach Aussage von Min-Uh Ko, Gruppenleiter Additive Fertigung und Reparatur LMD am Fraunhofer-ILT, die Produktivität von LMD mit ihren 500 µm bis 2000 µm dicken Schichten mit dem strukturell gezielten, präzisen Aufbau von LPBF mit 30 µm bis 100 µm dicken Schichten. EHLA 3D bewege sich hier mit 50 µm bis 300 µm im Mittelfeld, sagt Ko.

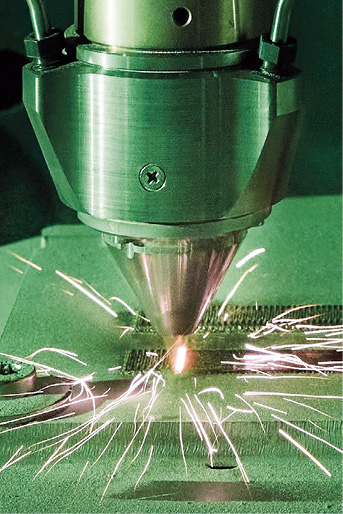

Wie Min-Uh Ko erklärt, kombiniert EHLA 3D die Produktivität von LMD mit ihren 500 µm bis 2000 µm dicken Schichten mit dem strukturell gezielten, präzisen Aufbau von LPBF mit 30 µm bis 100 µm dicken Schichten (© Fraunhofer ILT, Aachen)



Nahe an der Endkontur

Für das Verfahren sprechen außerdem die geringe Aufmischungszone sowie die hohe Abkühlgeschwindigkeit. Dank dieser Eigen­schaften lassen sich auch Bauteile aus schwer schweißbaren Werkstoffen und Multimaterialpaarungen additiv herstellen. Seine Stärken spielt das Verfahren im echten 3D-Druck aus. Mit EHLA 3D lassen sich Ko zufolge produktiv Bauteile herstellen, die schon sehr nah an die Endkontur kommen. Außer dem sogenannten near-net-shaping ermögliche das Verfahren auch den schnellen und präzisen Aufbau sowie Beschichtungen von Freiform­oberflächen.

Anspruchsvolle Formen in Rekordzeit – das gelingt nur mit entsprechend ausgelegter Maschinentechnik und angepasster Bahnplanung der CNC-Programme. Die Produktivität steht und fällt hier mit dem Zusammenspiel des sogenannten Fly-in, bei dem der Laserkopf mit eingeschaltetem Laserstrahl zum Einsatzort fliegt, mit dem anschließenden Fly-out, dem abgebremsten Herausfliegen aus der Bearbeitungszone. Der Wirkungsgrad ergibt sich aus dem Verhältnis von Bearbeitungszeit mit eingeschaltetem Laserstrahl zur gesamten Prozesszeit. Schaibles Untersuchungen belegen: Bei einer Beschleunigung von 50 m/s2 und einem Vorschub von 50 m/min für eine Strecke von 100 mm beträgt der Wirkungsgrad M-PDE (Machine-Related Powder Deposition Efficiency) rund 80 Prozent. Bei einer Beschleunigung von 10 m/s2 beträgt der M-PDE circa 40 Prozent.

Der Aufwand für die Weiterentwicklung des EHLA-Verfahrens hat sich gelohnt, wie ein Blick auf erste erfolgreiche Demonstrationen bewies. Auf dem AKL’22 International Laser Technology Congress in Aachen zeigte Wissenschaftler Ko bei seinem Vortrag im Frühjahr 2022 die aktuellen Fortschritte der EHLA 3D-Technologie. So wurde in einem Video die produktive, additive Fertigung eines Formbauteils demonstriert, dessen Druckzeit um einen Faktor 2 im Vergleich zum LMD verkürzt werden konnte. Weitere Vorteile ergeben sich darüber hinaus durch die Verringerung des Aufwands für die Fertigbearbeitung.

Zuverlässiger 3D-Metalldruck mit gebrauchtem Pulver

Hohe Wirkungsgrade zeichnet auch den 3D-ruck von Bauteilen aus dem Aerospace-Werkstoff Inconel 718 aus, die mit einer Auftragsrate von mehr als 2 kg/h mit einer Dichte von über 99,5 Prozent entstanden. Spannenderweise untersuchten die Aachener außerdem, wie sich die Kennwerte verändern, wenn sie statt mit neuem mit recyceltem Metallpulver arbeiten. In beiden Fällen betrug die Zugfestigkeit Rm rund 1300 MPa. Die Zugfestigkeit fiel in beiden Fällen genauso gut wie beim Guss aus, sagt Ko. Gute Ergebnisse erzielte auch Wissenschaftler Schaible, der sich unter anderem mit der EHLA 3D-Prozessentwicklung von Bauteilen aus Edelstahl 316L und Aluminium-Silizium-Legierungen befasste. Auch hier entsprechen die erzielten mechanischen Eigenschaften denen, die in der Lite­ratur für konventionell hergestellte Proben angegeben sind. Die aktuell mögliche strukturelle Auflösung von dünnwandigen Aluminiumbauteilen, die mittels EHLA 3D hergestellt werden, beträgt dabei rund 500 µm.

Bei der am Fraunhofer ILT befindlichen CNC-Anlage handelt es sich um einen speziell angepassten Prototyp, der zuverlässig, präzise und gleichzeitig hochdynamische Werkzeugbewegungen ausführen kann. Ko lädt Interessierte ein, etwas genauer hinzuschauen; bei Interesse an der Anlagentechnik oder weiteren möglichen Anwendungsfällen des EHLA 3D-Verfahrens steht er am Fraunhofer ILT gerne zur Verfügung.

Kontakt:

Min-Uh Ko M. Sc., E-Mail: min-uh.ko@ilt.fraunhofer.de

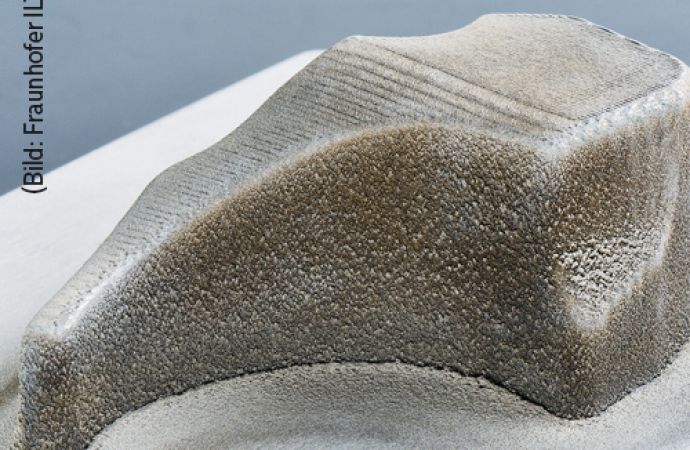

Text zum Titelbild: Schnell und präzise: Am Beispiel der additiven Fertigung eines Formbauteils mittels EHLA 3D konnte eine deutlich verkürzte Druckzeit im Vergleich zum LMD und LPBF demonstriert werden(© Fraunhofer ILT, Aachen)
