Laserschweißen soll Stahlbau revolutionieren

Werkstoffe 08. 05. 2022
  • Autoren dieses Artikels
  • 1262x gelesen

Energie- und Ressourceneffizienz werden zunehmend wichtiger. Für den konventionellen Stahlbau hat das Fraunhofer-Institut für Werkstoff- und Strahltechnik IWS daher gemeinsam mit Partnern eine Alternative entwickelt, die nicht nur eine Prozesstechnik-Lösung darstellt, sondern auch die Grundlage für Hardware- und Lasersicherheit bildet. Neben einer schonenderen Bearbeitung von hochfesten Werkstoffen werden nach Angaben des Fraunhofer IWS deutlich verringerte Energieaufwendungen und Kosten bei gleichzeitig stark erhöhter Prozessgeschwindigkeit möglich. Verglichen mit konventionellen Fügeverfahren lässt sich der Energieeintrag ins Bauteil um bis zu 80 Prozent reduzieren. Das anschließende Richten des Bauteils entfällt sogar ganz.

In vielen technischen Bauwerken steckt ein Anwendungsbeispiel für den Stahlbau. Egal ob Containerschiffe, Schienenfahrzeuge, Brücken oder Windkrafttürme, in allen diesen Konstruktionen können mehrere 100 Meter Schweißnaht vorhanden sein. ­Üblicherweise kommen dafür konventionelle industrielle Verfahren wie das Metall-Aktivgas-Schweißen oder das Unterpulverschweißen zum Einsatz. Das Problem dabei: Durch die geringe Intensität des Lichtbogens fließt ein Großteil der aufgewendeten Energie nicht in den gewünschten Schweißprozess, sondern geht in Form von Wärme in das Bauteil verloren. Der Energiebedarf für die Nachbehandlung der Schweißnaht liegt vielfach in ähnlichen Größenordnungen wie derjenige für den eigentlichen Schweißprozess. Diese energieintensiven Verfahren rufen nach Aussage von Dr. Dirk Dittrich, der am Fraunhofer IWS die Gruppe Laserstrahlschweißen leitet, eine erhebliche thermische Schädigung des Werkstoffs hervor und führen zu starken Verzugserscheinungen der Konstruktion – somit zu hohen Kosten durch nachträgliche Richtarbeit.

Die Querschliffe einer per Laser-MES erzeugten Stumpfstoßverbindung und einer T-Stoßverbindung zeigen die Nahtqualitäten, die sich mit deutlich reduziertem Kosten- und Ressourceneinsatz herstellen lassen (© Fraunhofer IWS)



Leistungsfähiges Laserschweißverfahren

Ein Forscherteam um Dittrich hat im Projekt VE-MES – Energieeffizientes und verzugs­armes Laser-Mehrlagen-Engspalt-Schweißen gemeinsam mit Industriepartnern eine energieeffiziente Alternative entwickelt. Das Laser-Mehrlagen-Engspalt-Schweißen (Laser-MES) bringt einen marktüblichen Hochleistungslaser zum Einsatz und besticht im Vergleich zu herkömmlichen Methoden durch verringerte Lagenanzahl und drastisch reduziertes Nahtvolumen. Daraus ergeben sich die entscheidenden Vorteile dieses Schweißverfahrens. Wir können den Energieeintrag in das Bauteil beim Schweißen – je nach Komponente – um bis zu 80 Prozent und den Zusatzwerkstoffverbrauch um bis zu 85 Prozent im Vergleich zu herkömmlichen Lichtbogen­verfahren senken, unterstreicht Dirk Dittrich. Zudem sei am betrachteten Bauteil kein Richtprozess mehr erforderlich gewesen. Dadurch reduzieren wir Fertigungszeit und -­kosten, können auch hochfeste Stahlwerkstoffe verarbeiten und verbessern die CO2-Bilanz der gesamten Fertigungskette deutlich, so Dittrich. Das könnte bei der Vielzahl von Stahlbaukonstruktionen, die in Deutschland und in der Welt erstellt werden, einen erheblichen Vorteil darstellen. Denn die hohe Intensität des Laserstrahls garantiert einen sehr lokalen Energieeintrag an der Schweißstelle, wohingegen die umliegenden Bauteilbereiche vergleichsweise kalt bleiben. Die Schweißzeit reduziert sich Dittrich zufolge zudem um 50 bis 70 Prozent.

Bei der Qualität der Schweißnähte punktet das neue Verfahren ebenfalls – die Nähte sind deutlich schlanker und nahezu flankenparallel, während sie bei konventionellen Schweißprozessen V-förmig ausgeführt sind. Den Laser in den Stahlbau einzuführen, würde für die mittelständische Industrie in Deutschland ein Alleinstellungsmerkmal darstellen und ihre Marktposition im internationalen Wettbewerb stärken, ist sich Dittrich sicher. Wir stellen eine effiziente Fügetechnologie für die Industrie bereit, die aufgrund ihres wirtschaftlichen Einsatzes und eines ressourcenschonenden Fertigungsablaufs den Stahlbau revolutionieren soll.



Forschung in der Praxis: ­Stahlträger für den Hallenkranbau

Die Forschenden des Fraunhofer IWS demonstrierten die Leistungsfähigkeit ihrer Entwicklung anhand eines ­Praxisbeispiels aus dem Hallenkranbau. Sie brachten die neue Schweißtechnologie mit einer speziel­len Systemtechnik und einem ­integrierten Strahlschutzkonzept zum Einsatz. Die Kon­struktion des experimentell ­aufgebauten, vier Meter langen Rechteckprofils eines Hallenkransegments entsprach den Design- und Fertigungsrichtlinien von vergleichbaren, konventionell hergestellten Bauteilen. Erzeugt wurden anwendungstypische Schweißnähte: Ein Stumpfstoß an 30-Millimeter-Blechen und ein vollangeschlossener T-Stoß (15-Millimeter-Blech). Für einen Meter Schweißnaht ließen sich die Kosten für eine Blechdicke von 30 Millimetern gegenüber dem Unterpulverschweißen inklusive des nachträglichen Richtprozesses um 50 Prozent senken. Für Blechdicken unter 20 Millimetern, bei der herkömmlicherweise auch Metall-Aktiv-Gas-Schweißverfahren eingesetzt werden, liegt die potenzielle Kostenersparnis mit bis zu 80 Prozent noch höher. Allein die Kostenersparnisse bezüglich der Schweißzusatz­werkstoffe kann in größeren Unternehmen bei mehr als 100 000 Euro pro Jahr ­liegen. Zusätzlich bieten die eingesetzten Laserstrahlquellen aufgrund ihres hohen Wirkungsgrades (ungefähr 50 %) und der guten Prozesseffizienz (Reduktion des Energieeintrags um 80 %) großes Potenzial, die steigenden Energiekosten einzudämmen. Mit diesem Nachweis der Praxistauglichkeit lässt sich der Lösungsansatz nun auch auf andere Anwendungen übertragen.

Dr. Dirk Dittrich vom Fraunhofer IWS hat mit einem Team aus Forschung und Industrie ein leistungsfähiges Laserschweißverfahren entwickelt (© René Jungnickel/Fraunhofer IWS)

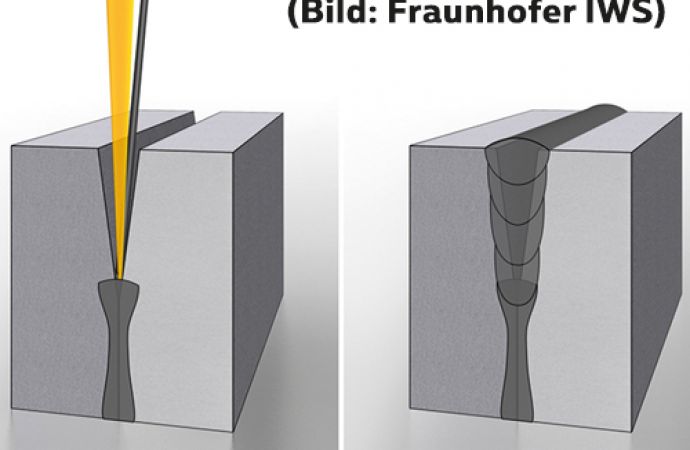

Text zum Titelbild: Der Laserstrahl wird in die Fuge zwischen den beiden zu verschweißenden Blechkanten positioniert; gleichzeitig wird davor ein Schweißzusatzwerkstoff hinzugefügt. Es entsteht eine qualitativ hochwertige Schweißnaht (© Fraunhofer IWS)
