Kleinster mikroelektronischer Roboter der Welt

Medizintechnik 04. 04. 2020
  • Autoren dieses Artikels
  • 1111x gelesen

Internationales Forschungsteam unter Federführung der Technischen Universität Chemnitz entwickelt ein neuartiges mikroelektronisches System

Einem internationalen Forschungsteam unter Leitung von Prof. Dr. Oliver G. Schmidt, Inhaber der Professur Materialsysteme der Nanoelektronik an der Technischen Universität Chemnitz, Initiator des Zentrums für Materialien, Architekturen und Integration von Nanomembranen an der TU Chemnitz und Direktor am Leibniz-Institut für Festkörper- und Werkstoffforschung (IFW) Dresden, ist ein Durchbruch gelungen. Im Fachmagazin Nature Electronics berichten sie über die Entwicklung des kleinsten mikroelektronischen Roboters der Welt, der durch einen Zwillingsdüsenjet angetrieben und gesteuert wird. Der mikrolektronische Roboter ist 0,8 mm lang, 0,8 mm breit und 0,14 mm hoch. Zum Vergleich: Ein 1-Cent-Stück hat einen Durchmesser von rund 16 mm. Der ­Mikroroboter ist mechanisch extrem flexibel, beweglich und mit diversen Funktionen ausgerüstet. An dem Projekt waren neben der TU Chemnitz und dem IFW Dresden die Chinesische Akademie der Wissenschaften Changchun und die Technische Universität Dresden beteiligt.

Ein besonderer Aspekt der Entwicklung ist die Bereitstellung von elektrischer Energie an Bord, die es dem hochflexiblen Mikroroboter erlaubt, verschiedene Aufgaben zu erfüllen. Das System ist zudem in hohem Maße manövrierfähig in wässriger Lösung und lässt sich fernsteuern. Darüber hinaus verfügt der Roboter über eine Lichtquelle und einen kleinen Greifarm, die kabellos mit Energie versorgt werden können. Denkbar ist so der Einsatz von biomedizinischen Sensoren und Aktoren, die Anwendungen in den Bereichen der Mikro­robotik und Medizintechnik ermöglichen. Beispiele hierfür sind das gezielte Verabreichen von Medikamenten oder die Diagnose von Krankheiten direkt im Organismus.

Kontrolle und Steuerbarkeit ­erstmalig in kabellosem Mikroelektronikroboter umgesetzt

Das Forschungsfeld der Mikroroboter und Mikromotoren erzeugt seit mehr als zehn Jahren ein steigendes weltweites ­Interesse bei Wissenschaftlerinnen und Wissenschaftlern verschiedener Fachrichtungen. Insbesondere die fiktive Anwendung eines medizinischen Mini-U-Boots mit einem eigenem steuerbaren Antrieb beflügelt immer ­wieder sowohl die Grundlagen- als auch die angewandte Forschung. Dabei war das Ziel, die Entwicklung eines vollständig kontrollier- und steuerbaren mikroelektronischen Robo­ters, lange Zeit Science Fiction – bis jetzt. Zwar gibt es mittlerweile chemisch angetriebene Mikromotoren, die in ersten medizinischen Studien in den USA auf ihre Tauglichkeit zur Heilung bestimmter Krankheiten getestet werden, allerdings handelt es sich dabei um sehr einfache Systeme, die ­weder über elektrische Energie noch über mikroelektronische Einheiten an Bord verfügen. Eine gezielte Kontrolle und Steuerung der Mikroroboter ist somit nicht möglich. Das ist bei dem von Oliver G. Schmidt und seinem Team entwickelten System anders – dabei basiert es auf einer neun Jahre alten Idee.

Voll fernsteuerbarer Mikroantrieb – Neun Jahre alte Idee wird Realität

Vor fast zehn Jahren hat Schmidt mit seinem damaligen Team die Idee formuliert, winzige chemische Düsenantriebe mit mikroelektronischen Komponenten zu verbinden, um damit zwei Fachrichtungen zusammenzuführen, die bis dahin nur wenig gemeinsam hatten. Es ist wunderbar zu sehen, dass diese Idee durch die technologische Innovationskraft meines Doktoranden Vineeth Kumar Bandari und das außergewöhnliche wissenschaftliche Engagement von Dr. Feng Zhu nun in einer ersten vereinfachten Form experimentell realisiert werden konnte, sagt Schmidt erfreut.

Die Antriebseinheit des nun vorgestellten Systems besteht aus aufgerollten Mikroröhrchen, die Schub durch den druckhaften Ausstoß von Sauerstoffbläschen erzeugen. Diesen Vorgang konnten die Forscherinnen und Forscher in einem der beiden Mikroröhrchen thermisch kontrollieren und so den Mikro­roboter in verschiedene Richtungen steuern.

Das komplette mikroelektronische System fertigten die Forscherinnen und Forscher aus einer Kombination aus Nanomembranen auf Polymerbasis an, die mit ihren Materialeigenschaften ihresgleichen sucht und in dieser Kombination eine wesentliche Rolle spielt. Die Konstruktion ist mechanisch hochflexibel und ermöglicht die Aufnahme elektronischer Komponenten und steuerbarer Aktuatoren. Für letzteres fertigte das Team eine dünne Schicht aus einem temperaturempfindlichen Polymer und integrierte diese als Aktuator an einem Ende des mikrorobotischen Systems. Durch die justierbare lokale Erhöhung oder Verringerung der Temperatur ist es möglich, den Aktuator zu schließen und zu öffnen, um kleinste Objekte zu greifen und wieder los­zulassen.

Elektrische Energie in einem Mikroroboter – Bahnbrechende Grundlagen gelegt

Da der Mikroroboter Energie braucht, aber nicht einfach an der Steckdose geladen werden kann, kommt ein System für die drahtlose Energieübertragung zum Einsatz, das aus einem externen Transmitter und einer in dem Mikrosystem integrierten Empfangsantenne besteht. Die Energie wird per Induk­tion übertragen; das Prinzip ist mit dem kabellosen Aufladen eines Handys vergleichbar. Es ist das erste Mal, dass die kabellose Übertragung elektrischer Energie in einem derart kleinen Mikroroboter genutzt werden kann.

Mit ihrer bahnbrechenden Arbeit zur Fertigung des kleinsten mikroelektronischen Roboters, der kabellos mit Energie versorgt werden kann, fernsteuerbar und voll manövrierfähig ist sowie über eine Aktorik verfügt, legen die Forscherinnen und Forscher um Prof. Dr. Oliver G. Schmidt eine wesentliche Grundlage für den zukünftigen Einsatz von autonom arbeitenden Mikrorobotern im biomedizinischen Sektor. Da aktuell für den Antrieb unter anderem auch Wasserstoffperoxid notwendig ist, kann das System in dieser Laborkonfiguration noch nicht direkt im menschlichen Körper eingesetzt werden. Eine Weiterentwicklung ist dafür nötig, der sich das Forschungsteam in einem nächsten Schritt widmen wird.Matthias Fejes

Originalpublikation

Oliver G. Schmidt et al.: A flexible microsystem capable of controlled motion and actuation by wireless power transfer; https://www.nature.com/articles/s41928-020-0384-1

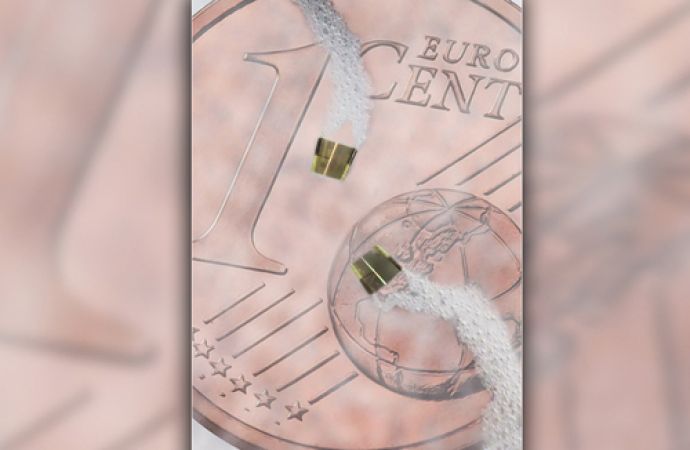

Text zum Titelbild: Die kleinsten elektronischen Mikroroboter mit eigenem Antrieb manövrieren in einer Flüssigkeit über einer 1-Cent-Euro-Münze (Grafik: TU Chemnitz)



Prof. Dr. Oliver G. Schmidt ist Pionier auf dem Gebiet der Mikrorobotik und Mikromotoren und war federführend an der Entwicklung des mikroelektronischen Roboters beteiligt (Foto: Jacob Müller)
