Poröse Siliziumschichten für leistungsfähigere Lithium-Ionen-Batterien

Oberflächen 08. 10. 2019
  • Autoren dieses Artikels
  • 517x gelesen

Das Fraunhofer-Institut für Organische Elektronik, Elektronenstrahl- und Plasmatechnik FEP entwickelt seit Jahren Beschichtungsprozesse für die Industrie. Im Projekt PoSiBat (FKZ 100275833) konnten Wissenschaftler des Fraunhofer FEP nun einen nicht toxischen und effizienten Herstellungsprozess für poröse Siliziumschichten entwickeln.

Lithium-Ionen-Batterien sind aufgrund ihrer guten Eigenschaften weit verbreitet. Sie weisen höhere Energiedichten als andere Batterien auf. Daher sind sie zum Beispiel in Kameras, Uhren, Handys und insbesondere im Bereich der Elektromobilität zu finden. Aus technischer Sicht gibt es aber weiterhin ein großes Potenzial für die Verbesserung und Optimierung der Zellen.

Lithium-Ionen-Batterien bestehen aus einer Anordnung diverser Schichten mit jeweils unterschiedlichen Funktionen (Abb. 1). So sind Kathode und Anode die beiden Elektroden der Batterie und Elektrolyte die leitfähigen Materialien, welche die Pole im Inneren der ­Zelle miteinander elektrisch verbinden. Um die Eigenschaften der Batterie im Hinblick auf tragbare mobile Geräte und Elektromobilität weiter zu verbessern, wird derzeit verstärkt an Materialien und Herstellungsprozessen geforscht. Dabei spielen Betrachtungen zur Ressourcenschonung, Umweltschutz und Sicherheit eine erhebliche Rolle. Zudem sollen die Batterien nachhaltig und kostengünstig in großer Menge herstellbar sein. Im Projekt PoSiBat wurde ein kosteneffizienter und umweltschonender Prozess zur Herstellung von porösen Siliziumschichten als Anodenmaterial entwickelt. Allerdings führen Lade- und Entladevorgang zu einer enormen Ausdehnung beziehungsweise Schrumpfung des Siliziums und daher schnell zu einer mechanischen und elektrochemischen Zerstörung des Materialverbunds und so zum Zellversagen.

Abb. 1: Schematischer Aufbau und Funktionsweise einer kommerziellen Lithium-Ionen-Batterie mit einer Graphitelektrode (©Fraunhofer FEP)

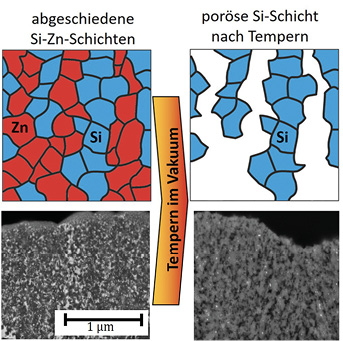

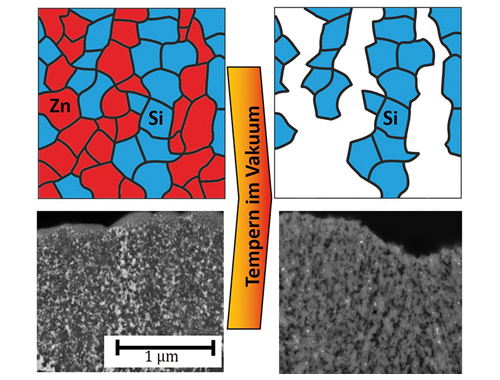

Schema der Anordnung einzelner Körner aus Zink (rot) und Silizium (blau) nach Abscheidung (links) und poröse Siliziumschicht nach Abdampfen von Zink durch Wärmebehandlung (rechts) (©Fraunhofer FEP)



Dr. Stefan Saager vom Fraunhofer FEP erläutert die Innovation: Wir haben einen Prozess entwickelt, bei dem zeitgleich Silizium und Zink auf Metallsubstraten abgeschieden werden. Durch eine anschließende Wärmebehandlung verdampft der Zinkanteil aus der Schicht und hinterlässt eine poröse Struktur im Silizium, die Platz für dessen Ausdehnung im Ladeprozess bietet und somit den Kapazitätsverlust minimiert. Durch die Prozessparameter lasse sich die poröse Struktur manipulieren und auf die konkrete Batterieanforderung optimieren. Das Zink lasse sich dabei auffangen und perspektivisch im Prozess wiederverwenden. Die porösen Siliziumschichten zeigen hinsichtlich ihrer Batterieperformance eine initiale Ladekapazität über 3000 mAh/gSi und eine vergleichsweise gute Zyklenstabilität.

Die Expertise des Fraunhofer FEP liegt dabei in der Beschichtung von Metallsubstraten und -folien mit Zink und Silizium, die mit sehr hohen Beschichtungsraten in herkömmlichen nicht toxischen Vakuum­prozessen möglich ist. Diese Prozesse ermöglichen einen hohen Durchsatz und geringe Herstellungskosten. Im Fraunhofer-Institut für Werkstoff- und Strahltechnik IWS wurden die hergestellten Schichten hinsichtlich ihrer elektrochemischen Eigenschaften charakterisiert. Die Wissenschaftler am Fraunhofer FEP freuen sich nun, die Ergebnisse gemeinsam mit Batterieherstellern in leistungsfähige Produkte umzusetzen. Sie sind offen für Kooperationen.

Über das Projekt PoSiBat:

Im Forschungsvorhaben PoSiBat (Projektlaufzeit: 1.9.2016–31.5.2019) wurden grundlegende Untersuchungen zur Herstellung von hochporösen Siliziumschichten und zu deren Potenzial für die Fertigung von Lithium-Ionen-Batterien mit sehr hoher Energiedichte vorgenommen. Der Fokus lag dabei auf dem Ersatz herkömmlicher Materialien bei der Fertigung der negativen Batterieelektroden durch das Material Silizium, das eine besonders hohe auf die Masse beziehungsweise auf das Volumen bezogene Kapazität zur Speicherung von Lithiumionen aufweist. Die Materialentwicklung zielt insbesondere auf den Anwendungsbereich in Fahrzeugen, bei denen der Batterie sowohl hohe Energiedichten als auch hohe Ströme abverlangt werden. In dem Projekt wurde zudem ein Konzept entwickelt, um die neuen Technologien auf einen Produktionsprozess aufzuskalieren.
