Produktionssteigerung beim Laser-Kunststoffschweißen

Medizintechnik 05. 04. 2017
  • Autoren dieses Artikels
  • 1129x gelesen

Die Medizintechnologie stellt besonders hohe Ansprüche an Fertigungstechnologien. LPKF verfügt im Geschäftsbereich WeldingQuipment über zahlreiche Entwicklungen rund um das Laser-Kunststoffschweißen für die Herstellung von medizintechnischen Geräten und Produkten

Die neuen LPKF-Laserschweißsysteme werden mit einem kalibrierten Arbeitsbereich, einer Soft-SPS und der leistungsfähigen CAM-Software LPKF ProSet 3D ausgeliefert. ProSet 3D übernimmt die CAD-Daten für das Spannwerkzeug und das Produkt und ermittelt daraus in wenigen Minuten optimale Schweißkonturen, auch mit einer in z-Richtung variierenden Schweißebene. Dank kalibriertem Arbeitsbereich lassen sich diese Daten direkt an alle LPKF-Systeme mit Soft-SPS übertragen – und damit ist die Projekteinrichtung bereits abgeschlossen. Eine weitere Einrichtung am Schweißsystem ist nicht erforderlich, die erzeugten Prozessparameter lassen sich ohne weitere Modifikation an LPKF-Lasersystemen mit kalibriertem Arbeitsbereich abarbeiten.

Ein weiteres System ist InlineWeld 6200, das wird in kundeneigene Produktionslinien integriert wird. Es verfügt über eine ProfiNet-Schnittstelle und wird vollständig über das vorhandene MES angesteuert. Für die Medizintechnik ist die Version mit einem Feinfokus-Laser ausgestattet, die für besonders feine und präzise Schweißungen vorgesehen ist und für Schweißnähte mit einer Breite zwischen 0,7 mm und 2,5 mm eingesetzt werden kann.

Zu den Qualitätsansprüchen der Medizintechnik passt das LPKF TMG 3. Dieses Transmissionsmessgerät ermittelt Absorptionswerte von Bauteilen als Stand-alone- oder Integrationslösung in der Wellenlänge des Schweißlasers. Dank einer Zertifizierung durch die Physikalisch-Technische Bundesanstalt werden diese Messgeräte seit Dezember 2016 mit einem Werkskalibrierschein ausgestattet und erfüllen die Maßgaben der DIN 9001 für die lückenlose Produktüberwachung im Herstellungsprozess.

Eine Lösung zur Herstellung flacher Klar-Klar-Schweißungen nutzt einen Laser mit einer Wellenlänge von rund 2000 nm. Die Schweißung erfolgt durch eine präzise Fokussierung auf die Schweißebene. Die LPKF PrecisionWeld ist ein kompaktes Schweißsystem für die Herstellung von Mikrofluidiken. Dank neuer Lasertechnologie und einer speziellen Überdruck-Spanntechnik lassen sich transparente Mikrofluidiken schweißen, ohne die empfindlichen Kanäle zu beinträchtigen.

  • www.lpkf.com

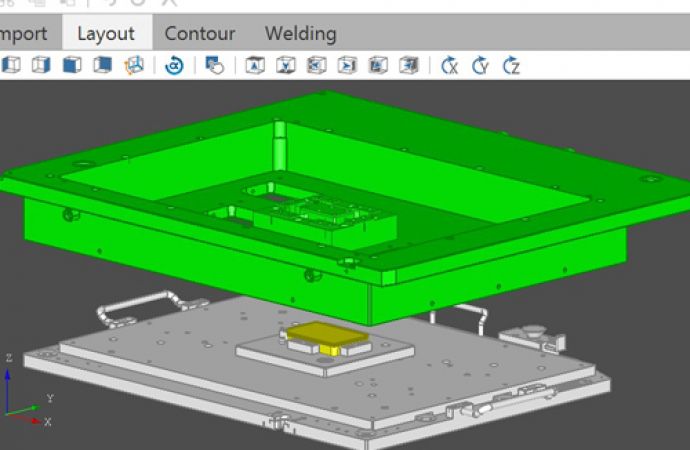

LPKF ProSeT 3D importiert Bauteile und Halterung direkt aus den CAD-Entwürfen

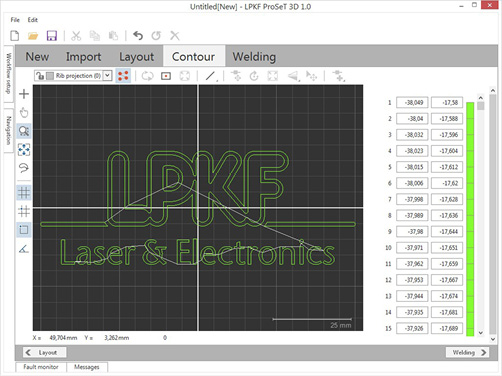

LPKF ProSeT 3D generiert optimale Schweißkonturen und -parameter auch für komplexe Konturen
