Gummimetalle ebnen den Weg für neue Anwendungen

Werkstoffe 07. 03. 2017
  • Autoren dieses Artikels
  • 754x gelesen

Max-Planck-Wissenschaftler entdecken Besonderheit in Kristallstruktur von Titanlegierung

Ein Metall, das sich kaugummiartig verbiegen lässt, würde sicher den Weg für neue industrielle Anwendungen, zum Beispiel in der Luftfahrt, eröffnen. Derartige Gummimetalle existieren, doch war der Mechanismus hinter diesem einzigartigen Verhalten bisher ungeklärt. Wissenschaftler vom Max-Planck-Institut für Eisenforschung (MPIE) in Düsseldorf haben einen neuen Phasenübergang in ­einer Titanlegierung beobachtet, der genau dieses Verhalten erklären könnte. Dabei ist eine Phase eine Kristallstruktur, in der die Atome in einem Metall angeordnet sind.

Die Materialwissenschaftler vom MPIE untersuchten mittels Röntgenlicht die innere Struktur einer speziellen Materialkombination aus Titan, Niob, Tantal und Zirconium.­ Diese Titanlegierung zeigt bei mechanischen Belastungen ein interessantes Verhalten: Bei Verformung wird sie nicht, wie sonst bei Metallen üblich, härter oder bricht, sondern verbiegt sich fast schon honigartig. Wissenschaftlich ausgedrückt hat sie eine sehr niedrige elastische Steifigkeit und eine hohe plastische Formbarkeit, so Dierk Raabe, Direktor am MPIE.

Das macht die Legierung attraktiv für verschiedene industrielle Anwendungen. In der Luftfahrt beispielsweise kann sie als eine Art Crashabsorber verwendet werden. Wenn eine Flugzeugturbine durch Hagel- oder Vogelschlag beschädigt wird, besteht die Gefahr, dass einzelne Bauteile zersplittern und in der Folge auch den Flugzeug­rumpf beschädigen könnten. Wenn Teile der Schutzhülle einer Turbine beispielsweise aus einem solchen gum metal bestehen würden, könnten sie umherfliegende Splitter abfangen, da sie durch die Belastung nicht zerstört werden, sondern sich nur verformen.

Die Forscher haben mit verschiedenen Untersuchungsmethoden wie Röntgenstrahlung, Transmissionselektronenmikroskopie und Atomsondentomographie die Besonderheiten in der Nanostruktur zeigen können. Titanlegierungen kommen normalerweise in zwei verschiedenen Phasen vor. Bei Raumtemperatur sind die Atome meist in der sogenannten Alpha-Phase angeordnet, bei hohen Temperaturen in der Beta-Phase. Je nach Phase zeigen die Metalle unterschiedliche Eigenschaften. Die Gummimetalle bestehen vor allem aus der Beta-Phase, die in diesen Legierungen auch bei Raumtemperatur stabil ist.

Mittels Röntgenstrahlung im Teilchenbeschleuniger DESY konnten die Wissenschaftler die Kristallstruktur der Legierung während des Übergangs genau untersuchen. Beim Beschießen einer Probe mit Röntgenstrahlung wird die Strahlung durch das Kristallgitter abgelenkt. Dadurch ergibt sich ein bestimmtes Muster, ein sogenanntes Diffraktogramm, aus dem dann abgeleitet werden kann, wie die Atome positioniert sind, also welche Kristallstruktur sie einnehmen, so DESY-Forscherin Ann-Christin Dippel, die die Untersuchungen mit Röntgenstrahlung an der DESY-Messsta­tion betreut hat.

Die Forscher des MPIE haben durch diese Untersuchungen einen neuen Mechanismus beim Phasenübergang entdeckt. Das Team um den Ingenieur Jian Zhang vom MPIE hat eine neue Struktur beobachtet, die bei der Transformation von Beta- zu Alpha-Phase entsteht: die Omega-Phase. Wenn die Beta-Phase von einer hohen Temperatur schnell abgekühlt wird, ändert ein Teil der Atome die Position und geht in die energetisch günstigere Alpha-Phase über. Durch die Bewegung der Atome entsteht eine mechanische Spannung an der Phasengrenze, die verschiedenen Phasen zerren sozusagen aneinander. Wenn diese Spannung einen kritischen Wert übersteigt, entsteht eine als Omega-Phase bezeichnete neue Anordnung.

Die neu entdeckte Struktur entsteht nur durch die Scherspannung, die beim Phasenübergang aufgebaut wird, und erleichtert die Umwandlung von Alpha- zu Beta-Phase. Sie kann nur zwischen zwei anderen Phasen bestehen, da sie durch diese stabilisiert wird. Wenn die Spannung durch die neue Schicht wieder unter­ den kritischen Wert fällt, entsteht aufs Neue eine Schicht Alpha-Phase, an die sich dann wieder eine Omega-Phase anschließt. So entsteht eine Mikrostruktur aus vielen, zum Teil atomar schmalen Schichten mit jeweils anderer Struktur. Der Übergang findet auch bei statischen Belastungen statt und ist vollständig umkehrbar. Die Forscher hoffen jetzt, dass die neu entdeckte Struktur dabei helfen könnte, die ­Eigenschaften des Werkstoffs noch genauer zu verstehen und später neue, verbesserte Varianten der ­Titanlegierung zu entwickeln.

Das Team um Hauptautor Jian Zhang stellt seine Ergebnisse in der Fachzeitschrift Nature Communications vor. An der Arbeit waren auch die Xi‘an-Jiaotong-Universität in China sowie das Massachusetts Institute of Technology in den USA beteiligt.

Die MPIE, Max-Planck-Institut für Eisenforschung GmbH, betreibt Grundlagenforschung an Hochleistungsmaterialien, insbesondere metallischen Legierungen und verwandten Werkstoffen. Das Ziel ist einen Fortschritt in den Gebieten Mobilität, Energie, Infrastruktur, Medizin und Sicherheit zu erreichen. Das MPIE wird von der Max-Planck-Gesellschaft und dem Stahlinstitut VDEh finanziert. Auf diese Weise verbinden sich erkenntnisorientierte Grundlagenforschung mit innovativen, anwendungsrelevanten Entwicklungen und Prozesstechnologien.

Originalpublikation: J. Zhang, C.C. Tasan, M.J. Lai, A-C. Dippel, D. Raabe: Complexion-mediated martensitic phase transformation in Titanium.; Nature Communications, 8, 2017; DOI: 10.1038/ncomms14210.



Text zum Titelbild: Rasterelektronenmikroskop-Aufnahme der verschiedenen Phasen in der untersuchten gummi­artigen Titanlegierung (Quelle: Jian Zhang,Max-Planck-Institut für Eisenforschung GmbH)

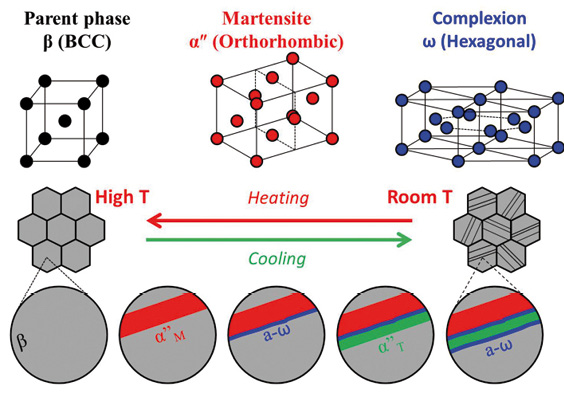

Schematische Darstellung der Titanlegierung und deren Kristallstruktur der verschiedenen Phasen während der Wärmebehandlung (Quelle: Jian Zhang, Max-Planck-Institut für Eisenforschung GmbH)
