Strahlen von Bauteilen aus Aluminium

Werkstoffe 06. 10. 2016
  • Autoren dieses Artikels
  • 6942x gelesen

Neue Schleuderräder mit gekrümmten Wurfschaufeln reduzieren die Bearbeitungsdauer

Auf der Aluminium 2016 vom 29. November bis 1. Dezember in Düsseldorf zeigt Walther Trowal erstmals die Muldenband-Strahlanlagen der Serie THM mit neuen Strahlrädern. Beim Strahlen von Teilen aus Leichtmetallen wie Aluminium, Zink und Magnesium erhöhen sie die Abwurfgeschwindigkeit des Strahlmittels und senken die Bearbeitungsdauer. Damit entspricht Walther Trowal dem Trend, dass viele Teile, die bisher aus Stahl gefertigt wurden, heute aus Aluminium, Zink und Magnesium bestehen. Sie benötigen oftmals Aluminium als weiches, schonendes Strahlmittel.

Beim Strahlen von Druckguss- oder Schmiede­teilen aus Aluminium, Zink und Magnesium gehen immer mehr Anwender­ auf weiche Strahlmittel über. Wegen des geringeren spezifischen Gewichts ist jedoch­ der Impuls jedes einzelnen Strahlmittelkorns beim Aufprall auf die Werkstück­oberfläche im Vergleich mit anderen Strahlmitteln erheblich geringer. Deshalb hat Walther Trowal gekrümmte Wurfschaufeln entwickelt, die eine deutlich höhere Abwurfgeschwindigkeit erzeugen.

Da die Anlagen ein vielfach größeres Volumen an Strahlmittel durch die Strahlanlage fördern, ergeben sich trotz des geringen spezifischen Gewichts des Strahlmittels deutlich kürzere Bearbeitungszeiten – bei gleichzeitig schonender Behandlung der Werkstückoberfläche. Die Wurfschaufeln der neuen Schleuderräder sind beidseitig gekrümmt. So können die Räder in beiden Drehrichtungen verwendet werden.

Die THM Muldenbandanlagen sind für Schüttgut als auch für komplexe, empfindliche Einzelteile konzipiert. Sie ersetzen wegen des einfacheren Werkstückhandlings und der besseren Strahlergebnisse immer häufiger konventionelle Chargenanlagen.

Besonders bei empfindlichen Werkstücken haben die Durchlaufanlagen deutliche Vorteile: In der Mulde kollidieren die einzelnen­ Teile nicht miteinander, sondern touchieren höchstens leicht. Außerdem fallen sie nicht aufeinander, sondern rollen sanft auf der Polyurethanbeschichtung der Muldenstäbe ab. Das ist speziell für sehr filigrane Teile wichtig, die heute zunehmend gestrahlt werden, und die besonders schonend transportiert werden müssen. Das System gewährleistet, dass die Werkstücke die Anlage ohne Beschädigungen verlassen.

Auch im Vergleich mit Hängebahnanlagen­ erzielen Muldenbandanlagen besonders bei komplex geformten Werkstücken bessere Ergebnisse: Beim Transport durch die Mulde drehen sich die Werkstücke, so erreicht das Strahlmittel die Werkstücke gleichmäßig von allen Seiten und immer aus dem gleichen Abstand. Das Ergebnis ist ein rundum gleichmäßiges Strahlbild.

Das Strahlen von Schmiede- oder Druckgussteilen aus Aluminium erfordert ein weiches Strahlmittel. Typische Schmiedeteile, die gestrahlt werden, sind beispielsweise Achsschenkel oder Schwenklager. Zu den behandelten Aluminium-Druckguss­teilen zählen zum Beispiel Gehäuse, Deckel, Kappen oder Hebel.

Auch bei der Bearbeitung von Werkstücken aus Magnesium-Druckguss steigt der Anteil von Aluminium-Strahlmitteln beständig, vor allem in der Automobilindustrie. Viele Strukturbauteile – beispielsweise Armaturenträger – werden heute aus Magnesium gefertigt, denn der Werkstoff ist leicht und zugleich sehr fest. Für diese Anwendungen setzt sich Aluminium als Strahlmittel zunehmend durch. Da sich das Schleuderrad in den Mulden-Durchlaufanlagen nah am Werkstück befindet, erzielen die Anlagen eine hohe Effektivität, obwohl das Strahlmittel sehr leicht ist.

Für Anlagen, die weiterhin mit Stahl- oder Edelstahlstrahlmittel betrieben werden, stehen neue, gekrümmte Wurfschaufeln aus hochfestem Werkzeugstahl zur Verfügung, mit denen auch hier eine höhere Standzeit der Schleuderräder erzielt wird. Die erste Anlage der neuen Generation wird in Kürze ausgeliefert. Viele Anwender, die bereits Maschinen der Baureihe THM betreiben, können ihre Anlagen mit den neuen Schleuderrädern ausstatten. So steigern sie die Effizienz beim Strahlen und senken gleichzeitig Kosten.

Walther Trowal konzipiert, produziert und vertreibt seit über 85 Jahren modularisierte und individuelle Lösungen für vielfältige Herausforderungen der Oberflächentechnik. Ausgehend von der Gleitschleiftechnik hat Walther Trowal das Angebotsspektrum kontinuierlich erweitert. Hieraus entstand ein breites Spektrum von Anlagen und Dienstleistungen für das Vergüten von Oberflächen, das Gleitschleifen, das Reinigen, Strahlen und Trocknen von Werkstücken sowie das Beschichten von Kleinteilen. Durch Automati­sierung und Verkettung unterschiedlicher Module passt das Unternehmen die Verfahrenstechnik optimal an die kundenspezifischen Anforderungen an. Dazu zählen auch Peripherie­einrichtungen wie die Prozesswassertechnik. Umfangreiche Serviceleistungen wie die Musterbearbeitung oder der weltweite Reparatur- und Wartungsservice runden das Programm ab. Beliefert werden Kunden in unterschiedlichsten Branchen weltweit, so beispielsweise in der Automobil- und Flugzeugindustrie, der Medizintechnik und der Windenergieindustrie.

Aluminium 2016, Halle 12 / Stand G50



Die neue THM Muldenband-Strahlanlage mit gekrümmten Wurfschaufeln reduziert die Bearbeitungsdauer

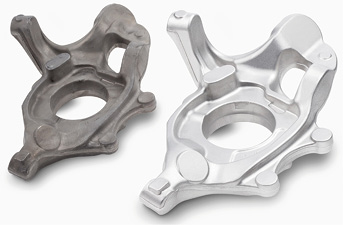

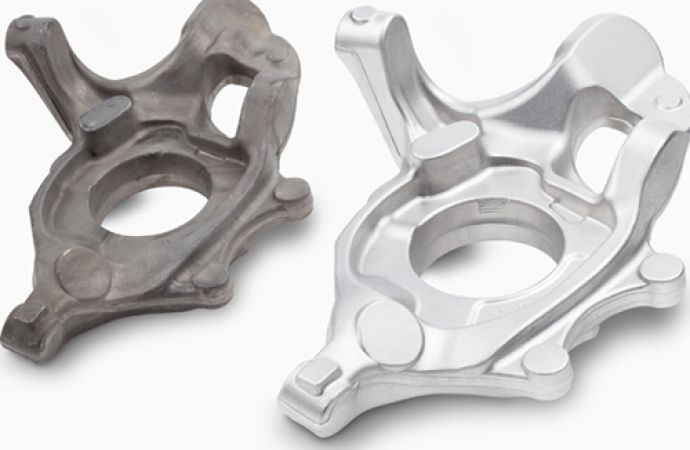

Vorher-nachher: Ein typisches Aluminium-Schmiedewerkstück

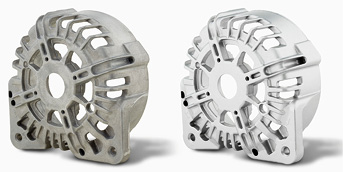

Vorher-nachher: Ein typisches Werkstück aus Aluminium-Druckguss
