Mit dem Bagger ins Labor – Komponenten für Materialumschlagmaschine optimal dimensionieren

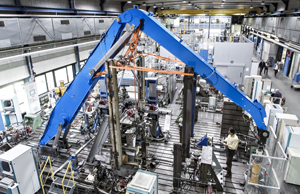

Experimentelle Simulation: Prüfaufbau im großen Versuchsspannfeld des Fraunhofer LBF / Bildquelle: Ursula Raapke, Fraunhofer LBF

Greifen, heben, schwenken, ablegen - Arbeitsmaschinen auf dem Bau oder beim Materialumschlag sind hohen Belastungen ausgesetzt. In den letzten Jahren wurden gezielt Lastannahmen und Belastungskollektive definiert, um die Konstruktionen optimal auslegen zu können. Das Fraunhofer LBF hat in Zusammenarbeit mit dem Lademaschinenhersteller Terex Fuchs die Daten für den Ausleger eines vorrangig im Umschlagbetrieb eingesetzten Materialhandlers bestimmt und anschließend auf dieser Basis Festigkeitsversuche durchgeführt. Dadurch wird es nun möglich, Komponenten von Materialumschlagmaschinen für einen zuverlässigen Einsatz nach dem aktuellen Stand der Technik zu entwickeln.

Typische Belastung des Greifers im realen Einsatz / Bildquelle: Terex Fuchs Deutschland GmbH

Objekt der Untersuchung im Fraunhofer LBF war der Ausleger einer Materialumschlagmaschine, den die Wissenschaftler zunächst mit umfangreicher Messtechnik bestückten: Beschleunigungssensoren, rund 40 Dehnungsmessstreifen zur Bestimmung der Beanspruchungen, Winkel- und Wegsensoren zur Bestimmung der Lagepositionen und individuell angefertigte Kraftmessglieder zur Ermittlung der Kräfte zwischen Greifer und Ausleger. Mit der so ausgerüsteten Maschine wurden im Betriebseinsatz die zuvor definierten typischen Lastfälle gemessen.

Es zeigte sich, dass nicht nur die Kräfte des Greifers den Ausleger beanspruchen, sondern dass auch die durch die Bewegung der Maschine hervorgerufenen Trägheitskräfte die Beanspruchungen maßgeblich beeinflussen. Basierend auf den real gemessenen Bewegungen der Maschine berechneten die LBF-Wissenschaftler diese Trägheitskräfte über ein Dynamikmodell und kombinierten diese mit den Greiferkräften.

Auf diese Weise ist es dem Fraunhofer-Institut für Betriebsfestigkeit und Systemzuverlässigkeit LBF erstmals für diese Maschine gelungen, das Anforderungsprofil in Bezug auf die Betriebsfestigkeit anwendungsbezogen zu definieren. Dies betrifft sowohl die maximalen Ecklasten für die statische Auslegung als auch die Verteilungen in Form von Kollektiven. Für ähnliche Maschinen anderer Baugrößen lassen sich hieraus ebenfalls in einfacher Weise Einsatzdaten ableiten. Abschließend leiteten die Wissenschaftler aus diesen Lastdaten eine verkürzte Last-Zeitfolge zur Laborerprobung des Auslegers ab.

Um die aktuelle Konstruktion zu bewerten, unternahm das Fraunhofer LBF Versuche am gesamten Ausleger, der hierzu auf einem großen Versuchsspannfeld im Institut aufgebaut wurde. Servohydraulische Belastungszylinder, über welche die relevanten Betriebslasten realitätsähnlich auf die Konstruktion aufgebracht wurden, ersetzten den Greifer. Aus den verschiedenen Messsequenzen extrahierten die Wissenschaftler ein repräsentatives Belastungsprogramm und glichen dieses mit Hilfe von Labormessungen so ab, dass es die Bedingungen des zuvor definierten Betriebseinsatzes zeitlich deutlich gerafft simuliert. Auf diese Weise konnte die gesamte Maschinenlebensdauer im Versuch innerhalb weniger Wochen durchlaufen werden. Dabei berücksichtigten die LBF-Forscher alle typischen und extremen Lastkombinationen. Die Zuverlässigkeit der Neukonstruktion konnten sie so nachweisen.
