Was passiert mit Titanimplantaten im Körper? Warum werden sie manchmal abgestoßen oder brechen sogar? Die Empa-Forscherin Martina Cihova sucht die Antworten auf diese Fragen an der Grenzfläche zwischen dem Implantat und dem Körper, zwischen Materialwissenschaft und Medizin. Für ihr Forschungsvorhaben hat sie vor Kurzem einen Ambizione-Grant des Schweizerischen Nationalfonds (SNF) erhalten.
Dank medizinischen Fortschritten leben wir Menschen immer länger. Dabei wollen wir – verständlicherweise – bis ins hohe Alter gesund und mobil bleiben. Implantate und Prothesen ersetzen abgenutzte Gelenke und Zähne, stoppen Schmerzen und erhöhen die Lebensqualität. Moderne medizinische Implantate sind kleine Wunderwerke der Biomaterial- und der Bioingenieurskunst zugleich. Dennoch kommt es gelegentlich zum Versagen von Implantaten, was schwerwiegende Folgen für die Patientinnen und Patienten haben kann.

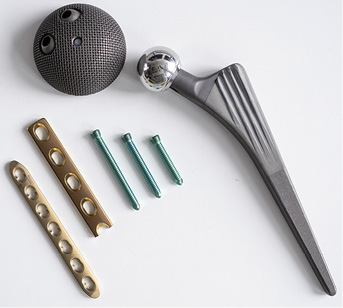

Die Oxidschicht an der Oberfläche von Implantaten wird beim Herstellungsprozess oft verändert, beispielsweise um das Anwachsen von Knochen zu begünstigen oder den Implantaten eine Farbcodierung zu verleihen (Bild: Empa)
Warum es zu diesem Versagen kommt und warum sie in den letzten Jahren eher zu als abgenommen haben, will die die Empa-Forscherin Martina Cihova aus dem Labor Fügetechnologie und Korrosion untersuchen. Dafür nimmt sie das Verhalten von Implantaten im Körper unter die Lupe – oder, genauer gesagt, unter das Mikroskop. Für ihr Forschungsvorhaben hat die Wissenschaftlerin einen vierjährigen Ambizione-Grant des Schweizerischen Nationalfonds erhalten.
Viele Implantate, darunter künstliche Gelenke, Zahnimplantate und Herzschrittmacher, bestehen aus Titan. Dieses Übergangsmetall ist leicht und stabil, ist im Körper sehr beständig und lässt Knochen besonders gut anwachsen. Für diese Eigenschaften ist eine dünne Oxidschicht verantwortlich, die sich bei Kontakt mit Luft an der Titanoberfläche bildet. So ist es schließlich nicht das Titan selbst, sondern die schützende Schicht an der Oberfläche der Implantate, die in Kontakt mit dem Körper kommt. Da diese natürliche Passivschicht weniger als zehn Nanometer dick ist, wird sie in der Medizintechnologie und Forschung oft zu wenig beachtet, so Martina Cihova.
Hinzu kommt, dass manche Hersteller die Oxidschicht verändern, etwa verdicken, um unterschiedlichen Implantatgrößen oder Implantatmodellen eine Farbcodierung zu verleihen und den Ärztinnen und Ärzten so die Arbeit zu erleichtern. Andere rauen die Oberfläche der Implantate auf, damit der Knochen besser anwachsen kann – oder gravieren mit einem Laser die Seriennummer ein. Auch 3D-Druck von patientenspezifischen Implantaten ist heute mittels Laserverfahren möglich. Alles sinnvolle Anwendungen, nur: Jegliche Oberflächenbehandlung kann die Titanoxide an der Oberfläche verändern, weiß Cihova, und es sei zu wenig erforscht, was das für die Interaktion des Implantats mit dem Körper und für seine Korrosionsbeständigkeit bedeutet.
Forschung an der Grenze
Diese Wissenslücke will die Empa-Forscherin mit ihrem Projekt schließen. Schon als Bioingenieur-Studentin begeisterte sich Cihova für Materialwissenschaften. Daher schlug sie für ihr Doktorat einen neuen Weg ein – die Metallurgie –, um ihr Interesse an Materialien weiter zu vertiefen. Nun bringt sie ihre Expertise in den beiden Gebieten zusammen und richtet sie genau auf die Stelle, wo Metall, beziehungsweise Metalloxide, und Biologie aufeinandertreffen: die Grenzfläche zwischen Implantat und menschlichem Körper.
Solche Biogrenzflächen sind nach Aussage von Cihova hochkomplex, aber auch äußerst interessant. Wenn man an Korrosion denkt, dann denkt man an salziges Meerwasser, feuchte Luft, vielleicht das rostige Velo – aber nicht an den menschlichen Körper. Dabei kann gerade der eine durchaus überraschend aggressive Umgebung sein, insbesondere, wenn Immunreaktionen stattfinden. Immunzellen geben diverse Stoffe ab, die unter anderem den pH-Wert senken und das Implantat angreifen können. Was macht der Körper also mit Materialien, die wir als stabil ansehen? Genau hier setzt die Forschung zur Biokorrosion an.
Diese Vorgänge sind auf (elektro-)chemischer und biologischer Ebene sehr komplex. Dazu kommt, dass Titanoxid eben nicht gleich Titanoxid ist. Es kann drei unterschiedliche kristalline Formen annehmen – alle mit der gleichen chemischen Zusammensetzung, TiO2, – oder amorph, sozusagen strukturell undefiniert, vorliegen. All diese Formen unterscheiden sich in ihren elektronischen und elektrochemischen Eigenschaften und somit potenziell auch in ihren Wechselwirkungen mit dem Körper.
Komplexität kontrolliert steigern
Die Oberflächenbehandlung von Implantaten kann die Kristallformen der Oxide verändern, entweder am gesamten Implantat oder nur punktuell. Um die Auswirkungen insbesondere dieser lokalen Heterogenität auf die ohnehin komplexe Biogrenzfläche zu verstehen, braucht es ein strukturiertes Vorgehen. Zunächst stellen Cihova und ihr Team in Zusammenarbeit mit den Empa-Experten für Laserverarbeitung von Metallen in Thun Mustersubstrate mit unterschiedlich strukturierten Titanoxidschichten her, die in ihrer Heterogenität systematisch variieren. Diese Substrate werden dann sukzessive immer komplexeren Körperflüssigkeiten ausgesetzt, um die fundamentalen Zusammenhänge von Struktur, Eigenschaften und Reaktivität der Oxide zu untersuchen.
Wir beginnen mit simulierten physiologischen Flüssigkeiten, die lediglich Wasser und Ionen enthalten, erklärt Cihova. In einem nächsten Schritt kommen Proteine hinzu, etwa das an der Immunantwort und der Wundheilung beteiligte Fibrinogen. Schließlich planen die Forschenden zu untersuchen, wie sich die Biogrenzfläche in Kontakt mit lebenden Makrophagen-Zellen – der Polizei des Körpers – verhält. Dafür arbeiten sie mit Empa-Forschenden in St. Gallen zusammen. Ich freue mich sehr, dass wir für dieses Projekt Kolleginnen und Kollegen aller drei Empa-Standorte begeistern konnten, sagt Cihova. Das ermögliche es, solche komplexen Fragestellungen interdisziplinär anzugehen.
Bei jedem dieser Schritte werden die Grenzflächen auf Herz und Nieren untersucht, mittels elektrochemischer Methoden, gepaart mit hochauflösender Elektronen- und Rasterkraftmikroskopie. Sehen heißt Verstehen – auch, wenn das heißt, auf eine Größenskala zu schauen, die weit kleiner ist als eine menschliche Zelle, sagt Cihova. Gerade dort ließen sich oft entscheidende Details entdecken.

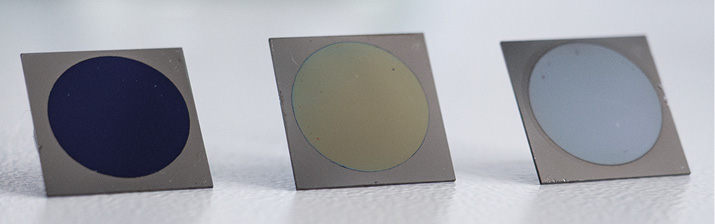

Die unterschiedliche Beschaffenheit des Titanoxids an der Oberfläche der Proben verleiht ihnen unterschiedliche Farben (Bild: Empa)

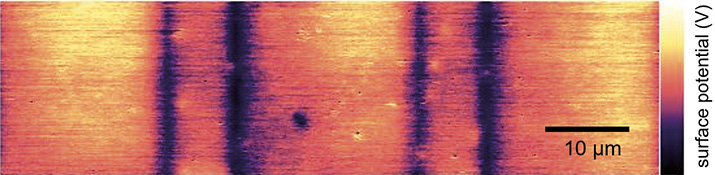

Die Aufnahme aus dem Rasterkraftmikroskop zeigt deutlich erkennbare Bereiche mit unterschiedlichem Oberflächenpotenzial, die durch laserinduzierte Veränderungen in der Struktur des Titanoxids erzeugt wurden (Bild: Empa)
Die Empa-Forscherin hofft, dass die Erkenntnisse aus den nächsten Jahren zu sichereren und stabileren Implantaten führen. Und auch, dass wir mehr darüber lernen, wie sich die faszinierende Bandbreite von Oxideigenschaften gezielt in der Biomedizin nutzen lässt. Im Anschluss an ihr Ambizione-Projekt 2028 will sie die neuen Methoden auch auf andere medizinische Materialien ausweiten. In Zukunft, ist Cihova überzeugt, wird das Forschungsgebiet noch mehr an Bedeutung gewinnen: Auch in den aufstrebenden Bereichen der Nanomedizin oder der implantierbaren Sensorik sei das Verhalten von Metalloxiden an Biogrenzflächen für deren Performance zentral.Anna Ettlin
