Effektive Reinigungsprozesse auf kleinstem Raum

Werkstoffe 07. 06. 2022
  • Autoren dieses Artikels
  • 550x gelesen

Viele Werkstücke müssen sauber sein, damit der nachfolgende Produktionsprozess starten kann. Dabei spielt die Wahl des Reinigungsverfahrens eine entscheidende Rolle: Es muss genau so konfiguriert sein, dass genau die richtige Menge Energie und Zeit verbraucht wird, um die jeweilige Verschmutzung (oder Beschichtung) ausreichend zu beseitigen – Nicht mehr als nötig ist die Devise. Alles andere wäre ein unnötig aufwändiger und teurer Prozess. An dieser Stelle setzt das Laserreinigen von EMAG LaserTec an: Die Parameter des Verfahrens lassen sich flexibel konfigurieren und perfekt an den Grad der Verschmutzung sowie das gewünschte Endergebnis anpassen. Außerdem werden nur definierte Flächen und Geometrien gereinigt oder entschichtet. Das sorgt für sehr effiziente Prozesse.

Beim Laserreinigen kommt ein ­fokussierter Laserstrahl zum Einsatz, der per Scanner und Maschinenachsen über die zu reinigende Fläche bewegt wird. Alle vorhandenen Partikel – egal ob Öle, Oxide, Lacke oder technische Beschichtungen – lassen sich auf diese Weise abtragen und die Reaktionsprodukte anschließend absaugen. Entscheidend ist dabei, dass beispielsweise die Leistung und Pulsfrequenz des Lasers, seine Vorschubbewegung und Spurbreite sowie die Bearbeitungs­dauer an den Grad der Verschmutzung und das gewünschte Maß von Sauberkeit präzise angepasst werden. In der Folge bearbeitet die Maschine nur definierte Flächen, wie beispielsweise Schweißnähte, Klebefugen oder Kontaktierungspads. Der Rest des Bauteils bleibt also unberührt, was nicht zuletzt zu sehr niedrigen Betriebskosten führt. Im Gegensatz dazu verbrauchen Waschprozesse permanent Energie, um die Waschlösung zu temperieren. Dazu kommen Trocknungs- und Spülprozesse, die den gesamten Produktionsprozess weiter verlangsamen und zudem störanfällig sind. Diese Probleme entfallen beim Laserreinigen.

Komplettlösung auf kleinstem Raum

Vor diesem Hintergrund realisieren die Spezialisten von EMAG LaserTec seit einiger Zeit perfekte Maschinenbaulösungen für das effektive Verfahren. Im Zentrum steht dabei die Laserreinigungsmaschine LC 4 für Bauteile mit einem maximalen Durchmesser von 200 Millimetern. Sie beinhaltet alle Komponenten, die für den Prozess benötigt werden – und das auf einem Raum von nur 4,5 Quadratmetern. Für effiziente Abläufe sorgt ein hocheffizienter 200-Watt-Laser, der nur wenige Sekunden pro Bauteil eingeschaltet wird. Die sehr kurze Pulsdauer führt zu einer ebenso kurzen Wechselwirkungszeit, so dass nur minimale Oberflächenveränderungen am Bauteil auftreten. Andererseits ermöglicht die kurze Pulsdauer bei Bedarf eine hohe Pulsspitzenleistung. Diese Eigenschaft lässt sich wiederum zur Erzeugung von bestimmten Oberflächeneigenschaften am Bauteil nutzen – beispielsweise für eine bessere Haft­fähigkeit.

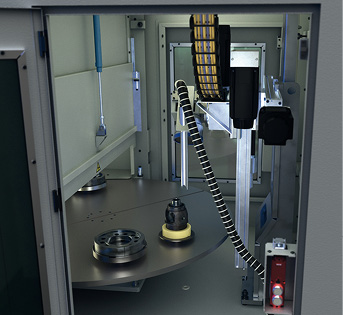

Der Rundtisch ist getrennt vom Arbeitsbereich und kann per Automation oder per Hand bedient werden (Bild EMAG)

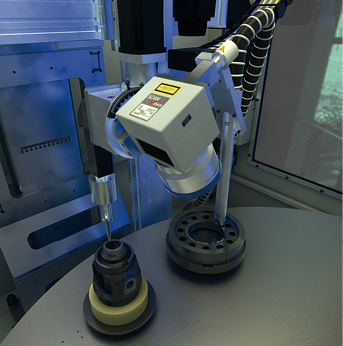

Arbeitsraum einer Laserreinigungsmaschine LC 4 (Bild: EMAG)



Die Maschine kommt sowohl in ganzheitlichen Produktionslinien als auch alleinstehend zum Einsatz. Dazu verfügt sie über einen Rundtisch, der getrennt vom Arbeitsbereich ist. Er wird per Automation (oder auch per Hand) hauptzeitparallel be- ­beziehungsweise entladen. Außerdem ist es optional möglich, zwei Bauteile gleichzeitig zu spannen, während zwei andere den Reinigungsprozess durchlaufen. Das sorgt für sinkende Durchlaufzeiten und es gibt keine Unterbrechungen des Materialflusses. Ein entscheidender Erfolgsfaktor ist im Übrigen die Modularität der Anlagen: Die süddeutschen Maschinenbauer realisieren ihre kundenspezifischen Systemlösungen aus dem Baukasten heraus. Es kommen also vielfach bewährte und hochwertige Komponenten zum Einsatz. Das gilt auch für die LC 4.

Software vereinfacht den Prozess

Ein weiterer wichtiger Erfolgsfaktor für den Reinigungsprozess ist die EC-Clean-Software von EMAG. Mithilfe dieser Steuerungssoftware wird das Laserreinigen zu einem leicht handhabbaren Prozess. Alle relevanten Einstellungen, wie etwa Laser- und Scannerparameter, Geometrie sowie Vorschubgeschwindigkeit, kann der Anlagenführer mit dieser Lösung beeinflussen. Dabei unterstützt EC-Clean ihn bei der Auswahl. Konkret heißt das: Der Nutzer muss nicht mit komplizierten Rechenwerten hantieren, sondern konzentriert sich auf wenige Einstellungen wie Teilegeometrie, Spurbreite und Reinigungsenergie. Alles andere wird automatisch berechnet beziehungsweise aus der internen Technologie-Datenbank entnommen.

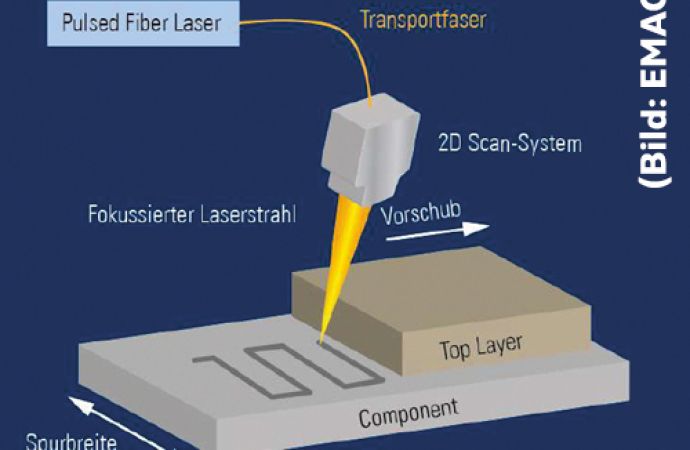

Text zum Titelbild: Durch die Bewegungen des Lasers je nach Aufgabenstellung wird eine optimale Reinigungsleistung bei optimierter Taktzeit erzielt; dabei ermöglicht das 2D-Scan-System grundsätzlich sehr variable Scan-Geometrien(Bild: EMAG)
