Aluminium und Kupfer: Eine besondere Verbindung zur Effizienzsteigerung von elektrischen Antrieben

Werkstoffe 08. 06. 2019
  • Autoren dieses Artikels
  • 3358x gelesen

Das Fraunhofer-Institut für Fertigungstechnik und Angewandte Materialforschung IFAM hat ein gießtechnisches Verfahren entwickelt, mit dem leistungsstarke Spulen für Elektromotoren gefertigt werden können. Eine Kombination aus ­hohem Nutfüllfaktor, exzellentem thermischen Verhalten und geringen Stromverdrängungsverlusten kann in der Maschinenauslegung auf vielfältige Weise genutzt werden. Die Erhöhung des Nutfüllfaktors ermöglicht auch die Verwendung von Aluminium zur Spulenherstellung. Die Herausforderung war bisher die funktionssichere Verschaltung der Aluminium­spulen mit Kupferleitern. In aktuellen Forschungsarbeiten wurde dieser Verfahrensschritt nun optimiert und qualifiziert.

Die mit gießtechnischen Verfahren herstell­bare Spulengeometrie mit flacher Leiter­anordnung bietet entscheidende Vorteile gegen­über konventionell hergestellten, gewickelten Spulen. Durch diese besondere Fertigung ist eine spezifische und individuelle Anpassung des Leiterquerschnitts realisierbar, wodurch der zur Verfügung stehende Bauraum in elektrischen Maschinen maximal genutzt werden kann. Auf diese Weise sind Nutfüllfaktoren von über 80 Prozent erreich­bar. Bei der Substitution des Kupfers durch Aluminium im Aktivteil kann bei nahezu gleichbleibendem Wirkungsgrad eine Gewichtsreduzierung von bis zu 50 Prozent ermöglicht werden.

Aufgrund der flachen Konstruktion erlauben neue Kühlkonzepte darüber hinaus eine zusätzliche Steigerung der Stromdichte. In verschiedenen Anwendungen wurden die Machbarkeit und die technologischen Vorteile gegossener Spulen bereits nachgewiesen.

Aluminiumspulen mit ­Kupferleiterbahnen

Die Kombination aus hohem Füllfaktor, exzellentem thermischen Verhalten und geringen Stromverdrängungsverlusten kann nun in der Maschinenauslegung auf vielfältige Weise genutzt werden. Wird Kupfer durch Aluminium ersetzt, muss der Querschnitt des Aluminiumleiters gegenüber einem Kupferleiter, aufgrund der geringeren elektrischen Leitfähigkeit (Kupfer ~58 MS/m und Aluminium ~36 MS/m), erhöht werden. Mit der Verbindung der einzelnen Statorspulen durch den Verschaltungsring führt diese Erhöhung des Leiterquerschnitts jedoch zu einem höheren Bauraum; daraus resultiert ein größerer elektrischer Antrieb und damit eine Reduzierung der volumetrischen Leistungsdichte. Dieser Nachteil wird durch den Einsatz von Kupfer als Leitermaterial im Verschaltungsring kompensiert. Hierdurch können die Leiter für die Verschaltung kleiner ausgeführt werden und die notwendigen Isolations- und Luftstreckenabstände werden eingehalten.

Fügeverfahren entscheidet über erfolgreiche Verbindung

Bisher bestand die Herausforderung ­darin, die Kontaktierung zwischen den gegossenen Aluminiumspulen und den Kupferleitern funktionssicher durchzuführen. Eine schlechte Verbindung würde zu einer Erwärmung der Kontaktstelle führen, was somit eine erhöhte Verlustleistung und gegebenenfalls Schädigung bis hin zum Defekt des Antriebs bedeuten würde.

Die elektrische Kontaktierung zwischen Aluminium und Kupfer und der Einsatz dieser Verbindung als elektrischer Leiter ist unter anderem aufgrund der entsprechenden Alterungsmechanismen (Interdiffusion, Reibkorrosion, chemische Korrosion, ­Entfestigung und Elektromigration) Gegenstand der Forschungsaktivitäten am Fraunhofer IFAM. Die wirkenden Mechanismen bei der Fügung können den Alterungsprozess bereits in der Fertigung anstoßen, was vorwiegend bei stoffschlüssigen Verbindungen der Fall ist. Bei diesen Verbindungen entstehen intermetallische Phasen zwischen Aluminium und Kupfer, welche einen erhöhten elektrischen Widerstand und sprödere Mikrokontakte in der Verbindung zur Folge haben. Die intermetallischen Phasen können bei Erwärmung zum Beispiel durch den elektrischen Strom im skizzierten Anwendungsfall vorwiegend durch die Grenzflächendiffusion wachsen. Aufgrund der zunehmenden Zwischenschicht, welche isolierend wirkt, fällt mehr Verlustleistung an. Dies hat wiederum eine Erhöhung der Wärmeentwicklung zur Folge. Gegenteilig kann eine rein form-/kraftschlüssige Verbindung unter Umständen zu einer Entfestigung und der Bildung von Oxidschichten auf der Oberfläche beider Werkstoffe führen. Somit ist die Auswahl eines entsprechenden Fügeverfahrens für die Kontaktierung der gegossenen Aluminium­spulen und den Kupferleitern für den langfristigen Einsatz des elektrischen Antriebs ausschlaggebend.

Kontaktierung mit hohem ­technischen Anforderungsprofil

Für den effizienten Einsatz von Kupferleiterbahnen als Kontaktierungselement haben die Wissenschaftler am Fraunhofer IFAM unterschiedliche Fügeverfahren hinsichtlich ihrer Eignung geprüft. Verglichen wurden hier diverse Löt-, Umform-, Klebe- sowie geschweißte und montierte Verbindungen. Der Fügeprozess musste zudem folgende Anforderungen erfüllen:

  • umweltfreundliches Verfahren (z. B. kein Einsatz von gesundheits- oder umweltschädlichen Stoffen)
  • minimaler Aufwand (keine Vorbehandlungen oder Prozesszwischenschritte)
  • Serienfertigung möglich
  • Fügetemperatur sollte der thermischen Klasse H (max. 180 °C) der Isolierstoffklasse nach DIN EN 60085 entsprechen
  • Fügung soll im eingebauten Zustand erfolgen, das heißt die Spulen sind bereits auf das Blechpaket montiert.

    Ultraschallschweißen überzeugt

Die Ergebnisse der umfangreichen Untersuchungen zeigen, dass Festphasen-Fügeverfahren das hohe Anforderungsprofil erfüllen. Wird die Fügetemperatur unter 300 °C gehalten, werden in der Regel keine Mischphasen erzeugt und die Verbindung weist einen niedrigen elektrischen Widerstand mit hinreichender Festigkeit auf. Detaillierte Untersuchungen hinsichtlich der Festigkeit mit Zugscherversuchen und dem Übergangswiderstand ergaben, dass die Fügung mittels Ultraschallschweißens als sehr erfolgversprechend anzusehen ist. Dieses Verfahren erfüllt die gestellten Vorgaben und bietet großes Potenzial für weitere Technologieoptimierungen. Die flächige Werkzeuganordnung ermöglicht eine Fügung der beiden Kontakt­partner mit sehr guten Verbindungseigenschaften. Je nach Anwendung kann eine Optimierung hinsichtlich Festigkeit und Bildung von intermetallischen Phasen durch Variation der Prozessparameter erzeugt werden, bei nahezu gleichbleibendem elektrischen Widerstand.

Wissenschaftliche Ansprechpartner

Fraunhofer-Institut für Fertigungstechnik und Angewandte Materialforschung IFAM, Markus Hempel M.Sc.
E-Mail: markus.hempel@ifam.fraunhofer.de

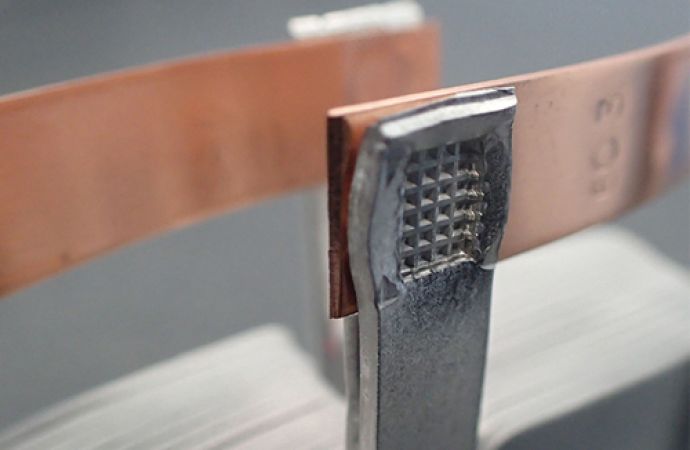

Text zum Titelbild: Kontaktierte Aluminiumspulen (Bild: Fraunhofer IFAM)

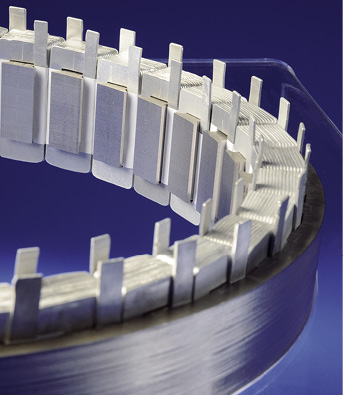

Gegossene Aluminiumspulen für luftgekühlten Radnabenmotor (Bild: Fraunhofer IFAM)
