Effiziente Öfen für die Niedrigtemperaturverzinkung

Oberflächen 05. 09. 2017
  • Autoren dieses Artikels
  • 973x gelesen
Zink Körner senkt den Energiebedarf beim Verzinken um 15 Prozent durch kontrollierte Führung der Abgase
zur besse­ren Verteilung der Wärme im Ofen

Mit dem neuen Rekuperations-Wärmetauschersystem RECU-Channel sind bei der Verzinkung von Stückgut, Draht und Kleinteilen mehr als 15 Prozent Energieeinsparung möglich. An typischen Stückverzinkungsanlagen kann das neue System die Kosten für Erdgas um rund 30 000 Euro pro Jahr reduzieren.

Für die Verzinkung bei Temperaturen zwischen 450 °C und 460 °C hat Zink Körner die neuen RECU–TEC-Niedrigtemperaturverzinkungsöfen entwickelt, bei denen die eingebrachte Energie direkt im Ofen zurückgewonnen wird. Sie sind mit einem Stahlkessel und erdgasbetriebenen Flächenbrennern ausgestattet.

Innovative Rekuperation

Mit dem neuen Rekuperations-Wärmetauschersystem wird der Kessel gleichmäßig und vor allem dem jeweiligen Leistungsbedarf entsprechend gezielt erwärmt. Darüber hinaus erzielt das System beim Betrieb des Verzinkungsofens im Vergleich mit traditionellen Systemen eine Energieeinsparung von mehr als 15 Prozent. Bei einer typischen Stückverzinkungsanlage mit einer Durchschnittsleistung von beispielsweise 6 t/h belaufen sich die Ersparnisse beim Einkauf des Erdgases auf mehr als 30 000 Euro pro Jahr.

Im Gegensatz zu herkömmlichen Systemen ohne RECU-CHANNEL werden die ­Abgase, die sich sonst im oberen Bereich stauen würden, entlang der Außenwand des Kessels kontrolliert nach unten abgesaugt. So führen sie auch dem unteren Bereich des Kessels exakt die Energie zu, die seinem Wärme­bedarf entspricht. Die Kanäle erstrecken sich auf beiden Längsseiten des Ofens über dessen gesamte Länge. So legen die Abgase innerhalb des Ofens einen langen Weg zurück und haben mehr Zeit, ihre Wärme abzugeben. Außerdem wird die Restwärme im ­neuen Tauschersystem zur Vorwärmung der Verbrennungsluft genutzt und damit der Wirkungsgrad des Ofens zusätzlich gesteigert. Das Ergebnis: Während die Abgastemperatur bei Öfen, die ohne RECU-TEC betrieben werden, üblicherweise 550 °C und mehr beträgt, liegt sie bei den neuen Öfen auch bei Volllast immer unter 400 °C – ein deutliches Indiz für die effiziente Nutzung der eingebrachten Energie.

Effiziente Brennertechnik

Die von Zink Körner speziell für die Beheizung von Stahlkesseln entwickelten Flachflammenbrenner Körner FL 15/80 arbeiten modulierend. Sie führen dem Verzinkungsofen zu jedem Zeitpunkt nur diejenige Energie zu, die auch tatsächlich benötigt wird. Anders als taktende Brenner arbeiten sie mit einem Verbrennungsluftverhältnis λ von lediglich 1,10 – also mit deutlich geringerem Luftüberschuss als üblich. Im Vergleich mit Brennern, die mit einem Verhältnis von beispielsweise 1,20 arbeiten, ist ihr Wirkungsgrad um zehn bis 20 Prozent höher, dementsprechend sparen die Brenner Gas ein.

Die modulierende Betriebsweise vermeidet außerdem kurzfristige Verbrauchsspitzen und senkt dadurch die Kosten für den Einkauf des Gases, denn die Gasversorger berechnen die Bereitstellungstarife entsprechend dem Spitzenbedarf des Ofens. Die Diffusorplatten der neuen Brenner werden von jeweils drei Stangen getragen, die fest mit dem Brennerstein verbunden sind. Aufgrund der so erzielten, konstanten Druckverhältnisse kann die Flamme deutlich präziser eingestellt werden. Der Nutzen für den Anwender: ideale Verbrennungsverhältnisse und minimaler Gasverbrauch. Die Brenner sind an den Längsseiten des Ofens in einer Höhe von 2/3 der Ofenhöhe (gemessen von unten) installiert. An dieser Stelle ist der Wärmebedarf wegen der Oberflächenver­luste über den Badspiegel am größten.

Über Zink Körner

Die Zink Körner GmbH konstruiert und fertigt Anlagen für das gesamte Spektrum der Feuerverzinkung von Stückgut und Rohren, Kleinteilen und Schleuderware. Das Lieferspektrum umfasst vollständige Anlagen für die Verzinkung einschließlich der Vorbehandlung und des Handlings. Das Unternehmen übernimmt Planung, Konstruktion, Herstellung, Montage, Inbetriebnahme und Kundendienst. Über Vertretungen und Lizenznehmer ist Zink Körner weltweit präsent.

Mit neuen Entwicklungen hat Zink Körner immer wieder Pionierarbeit geleistet. So hat das Unternehmen beispielsweise schon zu Anfang der 1970er Jahre eine der ersten automatisierten Schleuderverzinkungsanlagen gebaut, welche die Qualität der Endprodukte steigern und zur effizienten Nutzung von Energie beitragen. Auch mit der Entwicklung von eigenen Brennern für die Feuerverzinkung hat das Unternehmen neue Wege beschritten.

Zink Körner ist ein Unternehmen der Körner-Gruppe, deren Wurzeln auf das Jahr 1928 zurückgehen; so bietet die Gruppe ihren Kunden mehr als 80 Jahre Erfahrung mit Industrieöfen und Zusatzeinrichtungen. Innerhalb der Gruppe konstruiert die Wire Körner GmbH Wärmebehandlungsanlagen für Schmalband und Draht. Die TVT Kordt GmbH entwickelt Anlagen für die Thermische Verfahrenstechnik, insbesondere Industrieöfen für die Wärmebehandlung von Stahl, Edelstahl und Nichteisenmetallen.

  • www.koerner-hagen.com

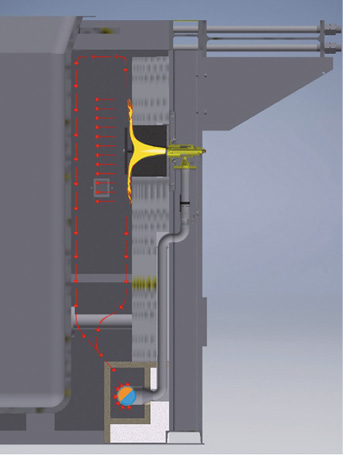

Das RECU-TEC Prinzip: Die Flamme (gelb) wird von der Diffusorplatte umgelenkt, das heiße Gas wird nach unten abgesaugt (Bild: Zink Körner)

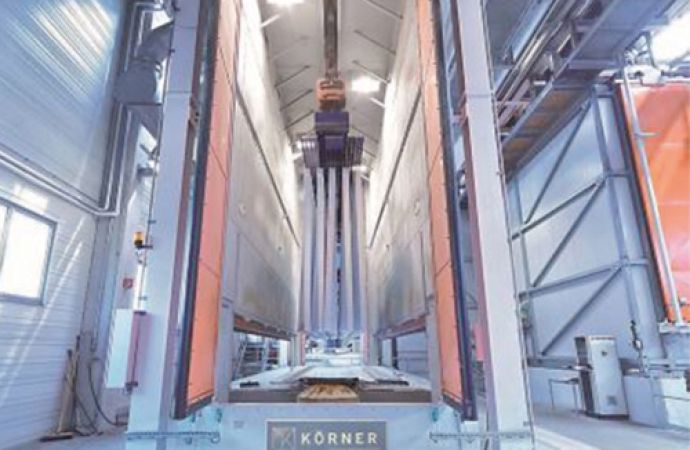

Text zum Titelbild: Ein Ofen für die Verzinkung von Kabel-Tragsystemen (Bild: Zink Körner)
