Optische Tropfenkonturanalyse zur hochpräzisen Kontaktwinkelmessung

Oberflächen 10. 03. 2015
  • Autoren dieses Artikels
  • 1541x gelesen

Die Messung von Kontaktwinkeln auf Festkörpern nach der Sessile-Drop-Methode und der Oberflächenspannung von Flüssigkeiten nach der Pendant-Drop-Methode zählen heutzutage in der industriellen Qualitätssicherung wie auch in Forschung und Entwicklung zu standardisierten Verfahren. Mit den optischen Kontaktwinkelmessgeräten der neuen OCA 50-Bau­reihe von DataPhysics Instruments können grenzflächenchemische Eigenschaften, Benetzungsvorgänge und Hafteigenschaften, zum Beispiel auf Textilien oder funktionalen Oberflächen, jetzt noch präziser, zeitsparender und nutzerfreundlicher gemessen und ausgewertet werden.

Zu den Besonderheiten der Geräte zählen:

  • Touchpad zur Steuerung von sämtlichen elektronischen Modulen, Probentisch, Kippvorrichtung oder Dosierung der Flüssigkeiten
  • leicht verständliche, modular aufgebaute Software
  • motorisierter Probentisch in drei Achsen (x-, y-, z-Richtung) für eine exakte, vollautomatische Probenpositionierung und Tropfenabholung
  • elektrisches Mehrfach-Direktdosiersystem ohne Dosierschläuche, sodass die Reinigung von Schläuchen entfällt
  • Hochgeschwindigkeitskamera mit einer Auflösung von bis zu 3000 Bildern pro Sekunde und vollautomatischem Fokus zur Untersuchung von Benetzungsprozessen im Millisekundenbereich
  • vollautomatisch ablaufende Testse­quenzen
  • Messkammern für verschiedene Temperatur- und Umweltszenarien (-30 °C bis +700 °C; relative Feuchte: 5 % bis 90 %)
  • elektronische Kippvorrichtung zur Bestimmung des Abrollverhaltens von Flüssigkeitstropfen bis zu einem maximalen Kippwinkel von 95°

Anwendungsbereiche sind labortechnische Analysen, unter anderem von Beschichtungen und verschiedensten Oberflächenstrukturen oder auch von Reinigungsmitteln, Farben, Fasern, Klebstoffen, Lacken oder Tinten.

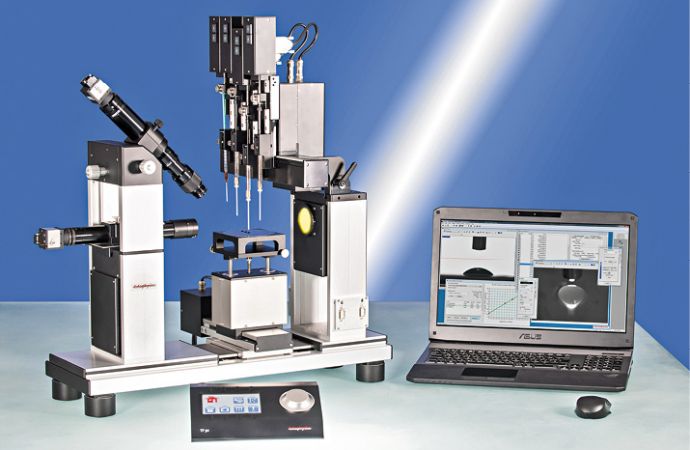

Text zum Titelbild: Optisches Kontaktwinkelmessgerät und Tropfenkonturanalysesystem OCA 50 mit Direktdosiersystem, Touchpad und softwaregesteuerter Bildauswertung
