Die SHL Automatisierungstechnik AG gilt weltweit als eines der innovativsten Unternehmen im Bereich der automatisierten Oberflächenbearbeitung und ist spezialisiert auf Anlagen und Roboter mit Applikationen und Transferlinien für vielfältige, komplexe Automatisierungsprozesse. Mit hoher Fertigungstiefe entstehen in Böttingen hochwertige Lösungen für die anspruchsvolle Oberflächenbearbeitung. Schleifen, polieren und entgraten erhalten Kunden in Spitzenqualität aus einer Hand, wie Betriebsleiter Karl Heinz Oberkampf auf einer kürzlich stattgefundenen Fachpressekonferenz zusammengefasst hat.
Für den Bearbeitungsprozess Schleifen entwickelte die SHL die Freiband-Kontaktrollen-Schleifmaschine FKS250/450. Die Schleifeinheit auf Basis eines Aluminiumgrundträgers mit den Komponenten Bandspannung, Bandspur, Antriebseinheit und der Anpressdruckregelung der Kontaktscheibe in den Durchmessern 250 mm, 350 mm und 450 mm bietet dem Anwender nach Aussage von Oberkampf höchste Flexibilität in der Werkstückbearbeitung. Diese Schleifeinheiten bietet SHL in linker und rechter Bauweise, was für die Anordnung der Maschine zum Roboter wichtig ist. Neben der Aluminiumvariante gibt es diese Maschine auch in der Ausführung für funkenreißende Werkstücke.
Die SHL-Doppel-Kontaktrollen-Schleifmaschine DKS250/450 mit geringem Platzbedarf
Bei der SHL-Doppelkontaktrollen-Schleifmaschine DKS250/450 sind die Schleifeinheiten analog zur FKS aufgebaut. Eine Links-Rechts-Variante entfällt, da beide Schleifeinheiten in dem DKS-Gehäuse verbaut sind. Der Vorteil gegenüber der FKS liegt im verringerten Platzbedarf, weil bei der DKS zwei Schleifbänder auf engstem Raum verbaut worden sind. Für beide Maschinen bietet SHL umfangreiche Zusatzelemente wie eine Bandausblasvorrichtung, um Schleifbandrückstände zu beseitigen. Eine verlängerte Antriebsspindel ermöglicht zusätzlich zur Antriebsrolle Schleifrad oder Schleifscheibe, um damit Konturübergänge zu bearbeiten.
Rund um das Polieren bietet SHL eine ganze Reihe von innovativen Produkten an. Die SHL-Doppel-Poliermaschine DP1000 arbeitet mit zwei getrennten Antrieben von je 7,5 kW, einem maximalen Polierscheibendurchmesser von 1000 mm und einer maximalen Breite von 100 mm. Im Portfolio ist auch die Einfachpoliermaschine SHL-EP1000. Sie ist mit einem 5,5-kW-Antrieb ausgestattet, die Polierscheibengröße ist identisch zur DP1000. Mit einem Scheibendurchmesser von 550 mm gibt es die Poliermaschine P550 und die Variante mit doppelter Scheibe DP550. Bei der Bearbeitung von Werkstücken durch Handpolierer überzeugen die Ausführungen MP1000 und MP550.

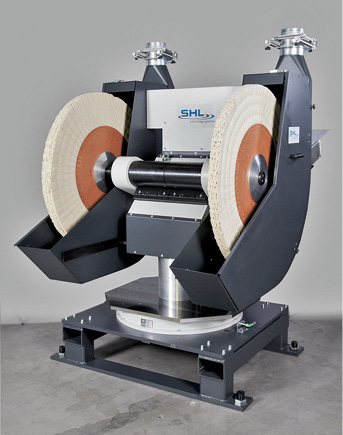

SHL-Doppel-Poliermaschine DP1000 mit zwei Antrieben je 7,5 kW
Die Varianten P550 werden nicht nur zum Polieren, sondern auch beim Schleifen und Bürsten eingesetzt. Dementsprechend bietet SHL diverse Spindeln, welche die Bearbeitungsmöglichkeiten der Maschine erhöhen. Dazu gehört beispielsweise die Doppelspindel (Durchmesser 35 mm oder 45 mm) mit beidseitiger Spannzange. Hier besteht die Möglichkeit, auf der Stirnseite der Spindel in einer Spannzange entsprechende Schleifstifte aufzunehmen. SHL entwickelte auch spezielle Zusatzelemente wie etwa die Abluftklappe ALK140. Sie dient dazu, die entsprechende Absaugstelle während der Bearbeitung zu schließen und zu öffnen. Für ein prozesssicheres und gleichmäßiges Auftragen der Schleifpaste sorgt Zubehör wie Festpasten-Nachführ- oder Flüssigpastengerät.
Um eine noch höhere Flexibilität der SHL-Maschinen zu erreichen, hat der Automatisierungsspezialist verschiedene Dreh- und Positioniereinheiten im Programm. Die SHL DPE-K-T24 ist in 15-Grad-Schritten aus der Mittenstellung um plus/minus 90° schwenkbar. Auf dieser Dreheinheit können leichtere Aggregate aufgenommen werden. Für Schwergewichte wie die FKS250/450 eignet sich die Variante SHL-DPE-G-T24. Für die Doppelmaschinen ergibt sich dabei der größte Vorteil. Durch die zweifache Anordnung der Polierscheiben oder Schleifbänder bei geringstem Platzbedarf wird die Zugänglichkeit des Roboters durch die Dreh- und Positionierarbeit nochmals verbessert. Robotergeführt sind die Polieraggregate SHL-RP550/600 oder SHL-RP250/100. Sie eignen sich besonders für die Bearbeitung von flächigen oder nebeneinander liegenden Werkstücken.
Eine Universallösung zum Bürsten und Entgraten ist die SHL-P550. Mit der Möglichkeit, die unterschiedlichsten Spindeln zu adaptieren, öffnet sich ihr ein breites Einsatzgebiet. Ein multifunktionaler Maschinenständer mit integrierter Absaugung nimmt verschiedene Arten von luftangetriebenen Spindeln auf. Damit können viele Varianten von Bürsten und Fräsen aufgenommen werden.
SHL sorgt nicht nur für die perfekte Bearbeitung, sondern auch dafür, dass die Werkstücke durch eine Vielzahl von Zuführsystemen prozesssicher zur Anlage gelangen. Dazu stellt das Unternehmen beispielsweise den Be- und Entladetisch BET in unterschiedlichen Größen her. Die passende Variante wird nach Roboterreichweite und Werkstückgröße ausgewählt. Die Palettenförderanlage SHL-PFA wird ebenfalls in diversen Ausmaßen produziert. Dabei besteht die Möglichkeit, mehrere Förderanlagen zu verketten und somit eine Linienfertigung zu realisieren.
Um den Anforderungen seiner Kunden aus den verschiedenen Branchen gerecht zu werden, hat SHL eine Vielzahl an angetriebenen Werkstückgreifern und Werkstückträgersystemen im Angebot. So gibt es zum Beispiel Greifer mit Servomotor oder solche zur Aufnahme von Kurbelwellen, die über die siebte Achse des Roboters angesteuert wird. Von der Armaturen- bis hin zur Automobilindustrie reicht die Palette der Werkstückträgersysteme. Für besonders labile und empfindliche Werkstücke wie Aluminiumzierleisten gibt es sie auch mit besonders sanfter Oberfläche, um Beschädigungen zu vermeiden. Bei aller Variantenvielfalt gilt der hohe Anspruch von SHL, stets Spitzenqualität aus einer Hand zu bieten.
Die SHL Automatisierungstechnik AG ist ein international agierender Anbieter automatisierter Lösungen zur Oberflächenbearbeitung mit den Kernkompetenzen Schleifen, Polieren und Entgraten. Seit der Gründung 1989 hat sich das Unternehmen mit Sitz im schwäbischen Böttingen zu einem der großen Systemanbieter von Handmaschinen, Anlagen mit werkstückgeführten und Robotern mit werkzeuggeführten Applikationen sowie Transferlinien für vielfältige Automatisierungsprozesse entwickelt. Die SHL Automatisierungstechnik beschäftigt derzeit 70 Mitarbeiter und feiert 2014 ihr 25-jähriges Bestehen.

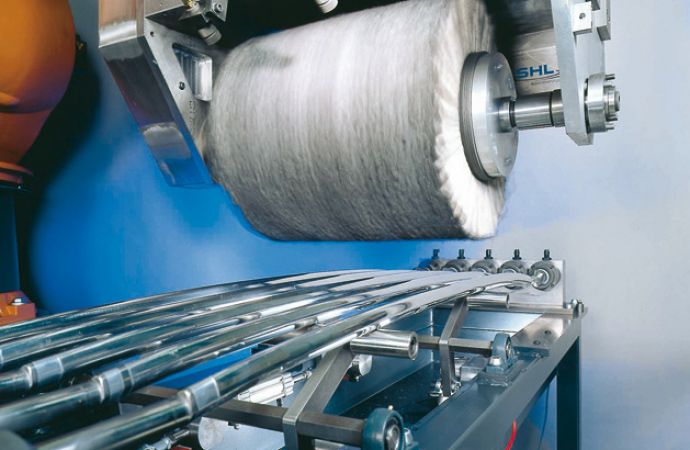

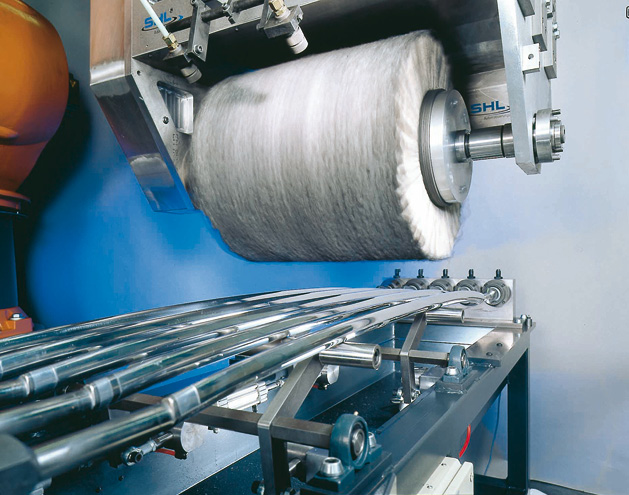

Text zum Titelbild: Das robotergeführte Polieraggregat SHL-RP550/600 mit einem Antrieb von 27 kW
