Ein führender Automobilzulieferer aus dem Sauerland hat eine 80 Meter lange Eloxalanlage zur perfekten Oberflächenbehandlung von Blenden und Zierleisten in Betrieb genommen. Eine Kälteanlage von L&R Kältetechnik sorgt dafür, dass die Galvanikbäder stets exakt und konstant gekühlt werden – und das bei geringstem Energiebedarf.
Glanz ist „in“: Das wird sofort deutlich, wenn man neue Automodelle daraufhin anschaut, wie Kühler und Blenden aussehen und wie viele Zierteile das Blech veredeln. Von dieser Entwicklung profitieren die darauf spezialisierten Unternehmen. Die anhaltende Nachfrage nach eloxierten Teilen führte dazu, dass ein deutscher Automobilzulieferer im Februar 2013 eine neue Eloxalanlage in Betrieb genommen hat.
Filigrane Eloxalteile in höchster Qualität
Die 80 Meter lange Eloxalanlage eignet sich zur Oberflächenbehandlung von filigranen Bauteilen für die Außenverkleidung, wie zum Beispiel Dach- und Fensterzierleisten, Fensterführungen und Dachrelings. Diese Teile können sowohl mit hochglänzenden als auch mit satinierten oder schwarzen Oberflächen hergestellt werden – ganz wie die Automobilhersteller und Autokäufer es wünschen. Und weil der Automotive-Zulieferer Premium-Hersteller wie Daimler, BMW und Audi beliefert, stellt die Anlage nur Teile in Top-Qualität her, die dauerhaft ihre perfekte Oberfläche behalten.
Kein Eloxieren ohne Kälte
Dass die Automobilzulieferer unter hohem Kostendruck stehen, ist bekannt. Deshalb waren neben Qualität und Finish der Teile auch die Betriebskosten ein zentrales Thema bei der Planung und Auftragsvergabe. Hier rückt die Kältetechnik in den Blick: Die Galvanikbäder müssen exakt und kontinuierlich gekühlt werden. Bei der Auslegung und Planung der Kältetechnik arbeitete der Lieferant der Galvanoanlage eng mit der L&R Kältetechnik GmbH & Co. in Sundern zusammen, die Erfahrung aus zahlreichen Projekten der Oberflächentechnik mitbringt und dabei auch großes Augenmerk auf den Energieverbrauch legt. Zusätzliche Herausforderungen waren die extremen Vorgaben hinsichtlich Geräuschemission und die sehr engen Platzverhältnisse.
Für die unterschiedlichen Eloxalbäder benötigt man zwei Kühlwasserkreise – einen mit 12 °C, den anderen mit 25 °C Kühlwasservorlauf. L&R empfahl für den 12-°C-Kreislauf eine energieeffiziente, wassergekühlte Kältemaschine mit 300 kW Rückkühlleistung. Der 25-°C-Kreislauf wird über eine Kühlturmanlage mit einer Gesamtrückkühlleistung von 2900 kW gekühlt. Die Kühlturmanlage kühlt auch den Kondensator der Kältemaschinen, was ebenfalls den Energiebedarf der Gesamtanlage senkt.
Umfassende Maßnahmen zur Steigerung der Energieeffizienz
Zu den weiteren Energiesparmaßnahmen, die L&R realisierte, gehört der Einsatz von drehzahlgeregelten Pumpen in denjenigen Kreisläufen, bei denen mit variierenden Durchflussmengen zu rechnen ist. Eine Winterentlastung (freie Kühlung ) entlastet optional die Kältemaschine immer dann, wenn die Außentemperatur niedriger liegt als die Rücklauftemperatur des Kühlmediums. Das heißt: Bei Temperaturen unterhalb von 19 °C schaltet die Winterentlastung zu und reduziert den Energiebedarf der Kälteanlage. Bei einer Außentemperatur von 7 °C kann schon der gesamte Kühlbedarf der Kältemaschine über die freie Kühlung bereitgestellt werden. Kein anderes Verfahren zur Erzeugung von Kaltwasser benötigt so wenig Energie. Da die Investitionen überschaubar sind, amortisiert sich diese Option in der Regel sehr schnell.
Projektierung, Bau und Inbetriebnahme in kurzer Zeit
Schon die Auslegung und die Kenndaten der Anlage, die bei 47 °C Kondensationstemperatur einen COP (Coeffient of Performance) von 4,34 aufweist, zeigen das effiziente Konzept der Kältetechnik. Hierauf legte der Betreiber sehr großen Wert, um die Betriebskosten auch bei künftig weiter steigenden Energiepreisen möglichst niedrig zu gestalten.

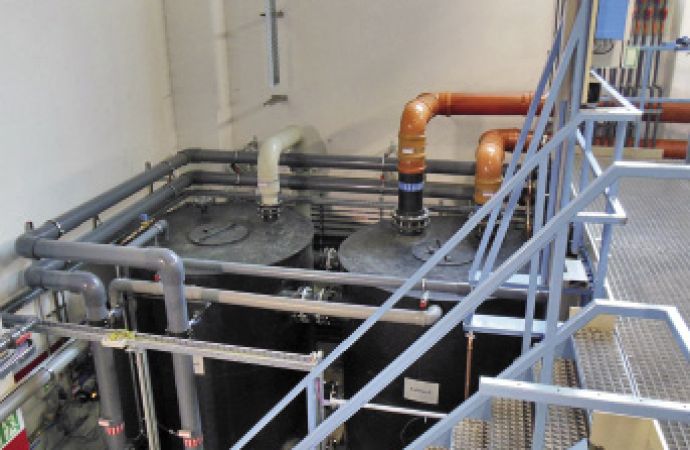

Die Energieeinsparung, die sich aus der innovativen Kältetechnik ergibt, kann noch nicht beziffert werden, da die Anlage erst vor wenigen Wochen in Betrieb genommen wurde. Erwähnenswert ist, dass die Kälteanlage und die Pumpen-Tankanlage auf sehr kompaktem Bauraum installiert wurden und nur sehr niedrige Geräuschemissionen aufweisen. Und sie wurde in sehr kurzer Zeit projektiert und in Betrieb genommen. Nachdem der Betreiber das Go für die Investition gegeben hatte, wollte er möglichst rasch die neue Eloxalanlage nutzen und die Kapazitäten für Zierleisten und Blenden in Class A-Oberflächengüte erhöhen.
L&R Kältechnik GmbH & Co. KG
Hachener Straße 90 a,
D-59846 Sundern-Hachen
L&R Kühlturmanlagen aus Edelstahl mit Schalldämpfern; Kälteleistung 2900 kW
L&R Kältemaschine wassergekühlt
Zusätzliche Herausforderung bei der Umsetzung waren die sehr engen Platzverhältnisse
(Fotos: L&R Kältetechnik)
Die L&R Kältetechnik GmbH & Co. in Sundern hat seit der Firmengründung im Jahr 1991 ein herausragendendes Know-how in der Kältetechnik entwickelt mit Fokus auf den umwelt- und energiebewussten Einsatz von leistungsstarken und qualitativ hochwertigen Kühlanlagen. In enger Zusammenarbeit mit den Kunden entwickelt L&R Kältetechnik energieeffiziente Gesamtkonzepte, die in ihrer langfristigen Wirkung eine bislang unnachahmliche Effizienz erreichen. Das Angebot umfasst Kühl- und Temperiersysteme in verschiedenen Ausführungs- und Leistungsvarianten sowie die Anlageninbetriebnahme, Anlageninspektion und die Optimierung von bestehenden Anlagen. Das Temperaturspektrum reicht von -120 °C bis +350 °C.
Kältetechnik der L&R kommt in den verschiedensten Branchen zur Anwendung, wie zum Beispiel der Kunststoff- und Kautschukindustrie, der Oberflächen- und Galvanotechnik, Lebensmittelindustrie, Chemie- und Pharmaindustrie, Medizintechnik und der Metallverarbeitung. Geschäftsführer des erfolgreichen Unternehmens mit derzeit 54 Mitarbeitern ist Burkhard Rüßmann. Der Umsatz im vergangenen Jahr betrug zwölf Millionen Euro. Beliefert wurden Unternehmen in Europa, den GUS und Asien.
