Reversibel und nachhaltig – Neue korrosionsschützende Beschichtungen auf archäologischen Metallen

Oberflächen 06. 03. 2019
  • Autoren dieses Artikels
  • 896x gelesen

Innovent e.V. und das LVR-Landesmuseum Bonn arbeiten gemeinsam an einem Forschungsprojekt zur Oberflächen­beschichtung von archäologischen Bodenfunden aus Metall. Innovent testete eine neuartige, reversible Pulverbeschichtung aus modifiziertem thermoplastischem Polysaccharid, welche die Objektoberfläche konservieren und schützen soll. Zu den Vorteilen dieser auf nachwachsenden Rohstoffen basierenden Beschichtung gehören unter anderem Transparenz, Reversibilität und eine mögliche biologische Abbaubarkeit. Die neuartige Pulverbeschichtung wurde auf verschiedenen Bereichen der Objekte testweise aufgebracht und mit anderen etablierten Beschichtungsmethoden verglichen.

Im Rahmen einer Kooperation zwischen der Industrieforschungseinrichtung Innovent e. V. in Jena und dem LVR-Landesmuseum Bonn steht die Suche nach innovativen Korrosions­schutzsystemen für metallische Fundstücke im Mittelpunkt. Die Korrosionsschutzstrate­gien, die in der Restaurierungspraxis seit Jahrzehnten angewendet werden,­arbeiten mit Abschluss der Oberflächenfreilegung mit Korrosionsinhibitoren (im Falle von Kupferlegierungen) und Acrylharz-­basierten transparenten Schutzüberzügen (Bronzen und Eisen). Die Verfahren sind bewährt, aber zweifelsohne hinsichtlich eines ­nachhaltigen Korrosionsschutzes verbesserungswürdig.

Zu diesem Zweck startete Innovent ein Inno­KOM-Projekt mit dem Ziel der Entwicklung einer anwendbaren, auf nachwachsenden Ressourcen basierenden, reversiblen Schutzschicht. Für die Beschichtungsversuche mit diesen neuartigen Kunststoffen als Sub­strat stellte das LVR-Landesmuseum Bonn dem Forschungsinstitut zwei archäologische Bodenfunde aus Eisen zur Verfügung. Dabei handelte es sich um einen neuzeitlichen Hirschfänger und ein hochmittelalterliches Schwertfragment (Abb. 1). Beide Stücke wurden im Rahmen von Feldbegehungen entdeckt. Die Schadensbilder der Objekte sind typisch für archäologische Bodenfunde: stark korrodiert mit schieferartigen Abplatzungen an der Oberfläche sowie partieller Lochfraß mit Materialverlust an beiden Klingen. Organische Reste der Griffbereiche sind nicht mehr erhalten.

Beide Objekte wurden vor der Bereitstellung für das Beschichtungsprojekt mit Feinstrahltechnik mechanisch freigelegt und die Oberflächen anschließend mit Acryllack Paraloid B 72 als Korrosionsschutz versiegelt. Dabei wurden gezielt Partien der Klingen ausgespart. Dieses Vorgehen sollte die Anhaftung der Testsubstrate sowohl auf vorbehandelte (lackierte) als auch auf unbehandelte Oberflächen überprüfen.

Innovent entwickelte ein Verfahren wodurch Oberflächen mit einem nachhaltigen thermoplastischen Kunststoff auf Polysaccharid­basis geschützt werden können. Stärke-Fettsäure-Ester-Granulate (Abb. 2) können in fein gepulverter Form (Korngröße < 100 µm) analog einer Pulverbeschichtung (Aufladung und elektrostatische Haftung eines Pulvers mit folgendem Einschmelzen zur Schichtbildung) aufgetragen werden. Durch die Art und Anzahl der Fettsäure-Seitenketten im Syntheseprozess lässt sich die zur Beschichtung nötige Schmelztemperatur individuell einstellen (ca. 50 °C-200 °C), sodass auch empfindliche Substrate, wie zum Beispiel Ausgrabungsstücke, beschichtet werden können. ­Stärke-Fettsäure-Ester können so synthetisiert werden, dass diese klar, farblos und stark hydrophob wirken. Hierdurch sind diese ideal geeignet zum unauffälligen Schutz von Oberflächen vor Feuchtigkeit und Korrosion.

Da bei der Beschichtung keine Vernetzung innerhalb der Schicht stattfindet, lassen sich Stärke-Fettsäure-Ester leicht wieder von der Oberfläche entfernen. Dies kann zum Beispiel durch Einschmelzen der Schicht und ­sanfte mechanische Entfernung oder aber durch Auflösen in einem Lösemittel geschehen. ­Reversibilität ist besonders in der Konservierung von Kulturgütern ein wichtiger Faktor.

Die beschichteten Objekte wurden im Rahmen eines dreiwöchigen Klimawechseltests (Wechsel zwischen 18 °C, 40 % r. h. und 30 °C, 70 % r. .) auf ihr Korrosionsverhalten getestet. Die augenscheinliche Begutachtung fiel bei Überprüfung in der Restaurierungswerkstatt des LVR Landesmuseums Bonn sehr positiv aus. Lediglich beim Hirschfänger konnten vereinzelt wenige Punkte entdeckt werden, an denen erneut aktive ­Korrosionsprozesse angestoßen wurden. Erfreulicherweise litt beim Stresstest auch das Haftungsverhalten weder auf den zuvor unbehandelten, noch auf den mit Acrylharz vorbehandelten ­Bereichen. Zuvor schon vorbehandelte, lackier­te Sammlungsstücke könnten somit ebenfalls zusätzlich beschichtet werden, um einen optimierten Korrosionsschutz zu erwirken. Das optische Erscheinungsbild, das für Museumsobjekte erheblich ist, konnte ebenfalls positiv bewertet werden. Weder die Transparenz, noch der Glanzgrad haben sich durch den Auftrag der neuen Substrate verändert.

Als Vergleich wurden Beschichtungen mit Parylene herangezogen, welche ­industriell als farblose, klare und wasserabweisende Schutzfilme eingesetzt werden. Diese Beschichtungen lassen sich allerdings nur mit erheblichem mechanischen Aufwand wieder entfernen. Es zeigten sich in der Schutzwirkung bei der vorliegenden Untersuchung keine Vorteile gegenüber dem Polysaccharid-basierten System. Auch die von Parylene bekannten Haftungsprobleme auf bestimmten Substratmaterialien sind bei Polysaccharidestern nicht zu erwarten.

Metallische Kulturgutobjekte können somit mittels biobasierter, lösemittelfreier Schutzschichten vor Korrosion geschützt ­werden. Für einen umfassenden Schutz ist aber weitere Forschung notwendig, ­insbesondere bezüglich der Ausbildung von zuverlässig geschlossenen Schichten auf unebenen Substraten. Weitere Einsatzgebiete sind überall dort denkbar, wo leitfähige (zwecks Pulverbeschichtung) Oberflächen reversibel oder temporär geschützt werden sollen. Ein Beispiel hierfür wäre der Schutz von Werk­stücken während des Transports zur Weiterverarbeitung.

  • www.innovent-jena.de

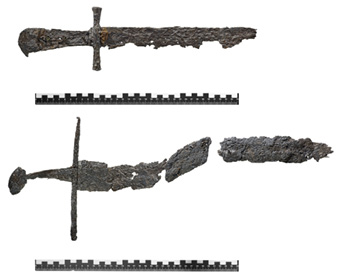

Abb. 1: Beschichtete Fundstücke: Hirschfänger (oben) und Schwertfragment (unten) (© Innovent e.V.)


Abb. 2: Stärke-Fettsäure-Ester mit allgemeiner Strukturformel(© Innovent e.V.)

Video(s) zum Thema

Werbepartner

Links zu diesem Artikel

Aus- und Weiterbildung
