Neue Partikelwippe von CleanControlling
Technische Sauberkeit – ein Thema, das längst nicht mehr nur auf Bauteile begrenzt ist, sondern sich durch alle Bereiche der Fertigung zieht. Hier sind häufig auch größere Flächen hinsichtlich partikulärer Verunreinigungen zu überwachen. CleanControlling hat dafür die Partikelwippe entwickelt. Mithilfe eines speziellen Analysepads ermöglicht sie, Partikel auf planen Oberflächen einfach zu extrahieren und anschließend mikroskopisch auszuwerten.
Bei der Herstellung von sauberkeitssensiblen Teilen, Komponenten und Systemen hat sich die sogenannte Sauberfertigung etabliert. Zu berücksichtigen sind dabei sowohl die Reinigung der Werkstücke als auch Fertigung, Montage, Verpackung, Lagerung, Transport und Personal – und das entlang der gesamten Wertschöpfungskette. Dafür ist es häufig erforderlich, dass nicht nur die Bauteile selbst, sondern auch die anderen Bereiche hinsichtlich Partikelverschmutzungen überwacht werden. Die Kontrolle von größeren und planen Flächen war bisher jedoch meist aufgrund fehlender Prüfmittel umständlich und aufwendig. Dafür hat die CleanControlling GmbH, ein unabhängiges, auf die Durchführung von Restschmutzanalysen und Schulungen zur Technischen Sauberkeit spezialisiertes Prüflabor, mit der Partikelwippe eine leicht zu handhabende Lösung entwickelt.
Die Partikelextraktion erfolgt mit einem schnell und einfach austauschbaren, 230 mm x 50 mm großen Analysepad. Es wird auf der Unterseite der Wippe angebracht, diese anschließend mit geringem Kraftaufwand über die zu kontrollierende Fläche abgerollt und das Pad wieder von der Wippe entfernt. Die mit dem Pad extrahierten Partikel können dann mikroskopisch ausgewertet werden, wobei Aussagen zur Partikelanzahl und -größe möglich sind. Da sowohl weiße als auch schwarze Analysepads eingesetzt werden können, lassen sich helle und dunkle Partikel zuverlässig nachweisen.
Durch die direkte Extraktion ermöglicht die Partikelwippe einerseits eine effektive Überprüfung der Reinigungswirkung bei Karosserieteilen im Automobilbau und anderen großflächigen Werkstücken ohne zeitintensive und aufwendige Flüssigextraktion durchzuführen. Andererseits lassen sich Behälter und Verpackungen, Montagearbeitsplätze, Fahrwege und Lagerflächen effizient, einfach und verlässlich auf partikuläre Verunreinigungen hin überwachen.
Über CleanControlling
Die CleanControlling GmbH ist ein unabhängiges Prüflaboratorium, das sich auf die Durchführung von Restschmutzanalysen und Schulungen im Bereich der Technischen Sauberkeit spezialisiert hat. Das nach ISO 17025 akkreditierte Labor hat seit der Gründung 2005 über 29 000 Analysen nach unterschiedlichen Kundenspezifikationen durchgeführt, beispielsweise für die Automobil- und Zulieferindustrie, die Medizintechnik, Luft- und Raumfahrt, Hydraulikindustrie und Feinwerktechnik. Darüber hinaus vertreibt das Unternehmen Partikelfallen zur Bestimmung luftgetragener Verschmutzung sowie Partikelstempel zur trockenen Extraktion und Analyse von Partikeln auf Bauteilen, in Montageprozessen und Produktionsumgebungen sowie Verpackungen.
Halle 6 / Stand B66

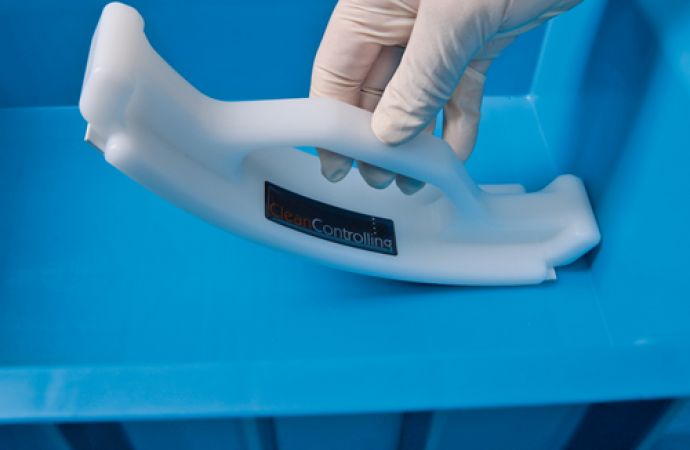

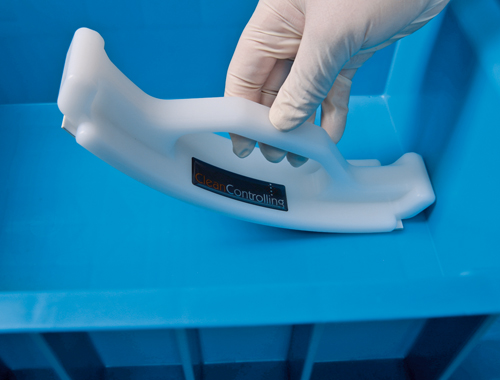

Text zum Titelbild: Die Partikelextraktion erfolgt direkt auf der zu kontrollierenden Oberfläche durch Abrollen der Wippe mit geringem Kraftaufwand

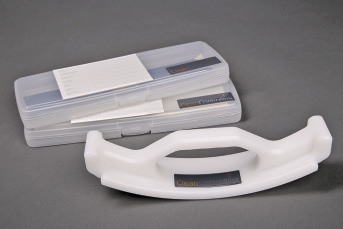

Die neue Partikelwippe ermöglicht die schnelle, einfache und zuverlässige Überwachung der Partikelkontamination an großen Bauteilen, Arbeitsplätzen, Lageflächen und Verpackungen
